Konsep Reka Bentuk Asas,Reka bentuk pelocok, danKetinggian Bekerja daripada Pogo Pin

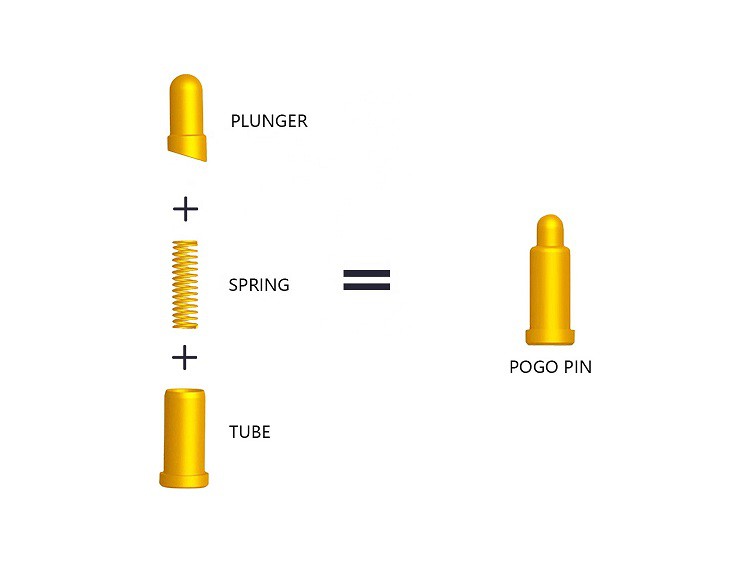

Konsep reka bentuk asas Pogo Pin（penyambung spring-loaded）:
Ciri-ciri elektrik secara aktif akan mencari laluan dengan rintangan paling sedikit untuk menjalankan arus, keadaan terbaik
Arus akan dialirkan dari aci jarum ke dinding tiub luar dan kemudian ke PCB. Pada masa ini, nilai rintangan adalah yang paling kecil.

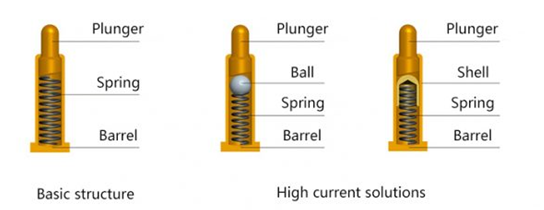

Reka bentuk pelocok asas Pogo Pin（Penyambung spring-loaded）:
Bias Ekor
Reka bentuk Bias Tail adalah yang paling biasa dan paling murah untuk dihasilkan dengan keseimbangan yang baik antara prestasi, harga dan saiz. Reka bentuk ini boleh menjamin impedans bawah yang stabil.
Kelebihan: Rintangan rendah dan stabil
Gerudi Belakang
Gerudi belakang biasanya digunakan dalam persekitaran dengan penyambung kecil, seperti fon telinga wayarles, telefon pintar atau peranti IoT kecil. saiz yang kecil dapat memenuhi keperluan keanjalan pelanggan kerana panjang spring reka bentuk ini boleh melebihi panjang tiub jarum. Dalam sesetengah kes di mana ruang adalah terhad.
Reka Bentuk Kon
Reka bentuk jenis ini adalah pilihan terbaik untuk penyambung dengan keperluan ketumpukan yang tinggi kerana spring boleh ditetapkan dengan terbaik pada pin ekor tirus gandar pin secara langsung. ekor tirus pada bahagian bawah gandar pin diletakkan di bahagian dalam spring, untuk mengurangkan goncangan gandar pin. Kelebihan: Mudah berputar, Sedikit condong, Kos rendah.
Reka Bentuk Bola
Reka bentuk bola ialah pilihan terbaik untuk persekitaran yang mencabar seperti mesin tugas berat, pengecasan dan aplikasi perubatan, sentuhan lebih stabil dan arus tinggi adalah penting.
Kelebihan: Rintangan yang stabil, Boleh melalui arus Tinggi

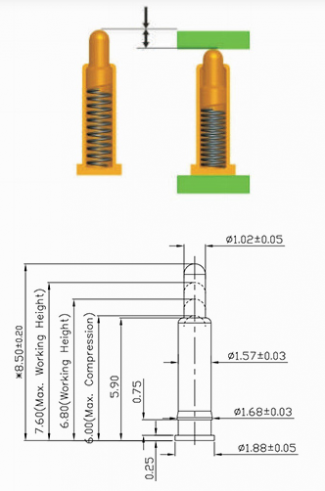

Ketinggian kerja asas Pogo Pin（penyambung spring-loaded）:
Secara amnya, jumlah mampatan semasa operasi adalah 2/3 daripada jumlah perjalanan, jika jumlah mampatan mencukupi, daya positif terlalu rendah jadi impedans tidak stabil.
Menggunakan pin pogo pada ketinggian kerja akan meningkatkan ketahanan dan prestasi penyambung dengan ketara.
Plat sesentuh bateri atau jari emas yang menyambungkan pin pogo hendaklah bebas daripada kotoran, pengoksidaan, dsb.
Sila hadkan penggunaan dalam julat spesifikasi yang dinyatakan dalam lukisan.
