Faktor yang Dipertimbangkan Apabila mereka bentuk pin Spring Pogo

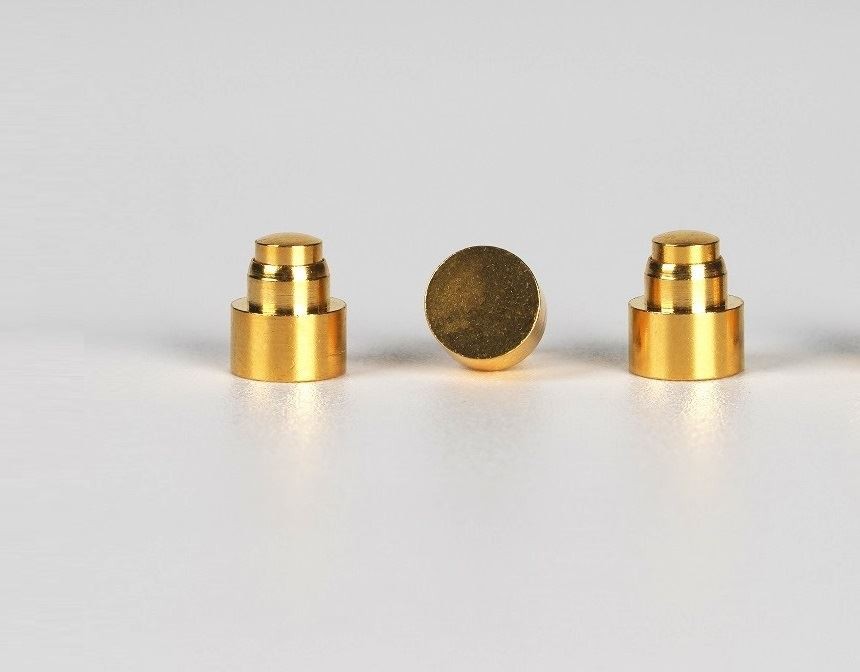

Pin Pogo ialah penyambung ketepatan yang digunakan dalam telefon mudah alih dan produk elektronik lain. Ia digunakan secara meluas dalam peralatan semikonduktor untuk sambungan.
Terdapat rupa yang berbeza mengikut aplikasi yang berbeza, tetapi secara keseluruhannya, terdapat struktur spring ketepatan di dalam pin pogo. Permukaan produk biasanya bersalut emas, dan mata air juga harus bersalut emas apabila proses itu diperlukan.
ThePogo pin merealisasikan tenaga atau pengaliran, dan kebanyakannya menyentuh dinding tembaga melalui bahagian bawah serong, dan spring menanggung jumlah yang kecil, jadi dinding dalam lengan tembaga diperlukan untuk licin. Ciri-ciri elektrik secara aktif akan mencari laluan dengan rintangan terkecil untuk mengalirkan arus. Sebagai contoh, jika kilang POGOPIN mempunyai permukaan yang tidak serong, tetapi bahagian bawah rata, kebanyakan arus akan dijalankan melalui spring, dan keperluan untuk spring akan sangat tinggi.
Pertama, rintangan sentuhan voltan rendah
Voltan dan arus bekalan kuasa tidak mengubah saiz permukaan sentuhan fizikal dan oksida dan filem permukaan sentuhan. Untuk menilai rintangan sentuhan sistem sentuhan, arus maksimum ujian ialah 100mA dan voltan litar terbuka maksimum ialah 20mV.
Kedua, rintangan penebat
Apabila potensi arus terus disediakan di antara titik sentuhan bersebelahan atau antara logam yang lebih dekat dengan titik sentuhan, rintangan bahan penebat dikesan.
Ketiga, menahan voltan
Voltan boleh bertahan apabila voltan sistem meningkat secara tiba-tiba atau penyambung tiba-tiba rosak dengan selamat akibat pensuisan.
Keempat, daya positif
Sistem sesentuh digunakan secara normal, titik sesentuh menanggung tekanan serenjang dengan permukaan sesentuh, dan titik kerja penyambung pin pogo adalah lebih besar daripada 60gf.
Kelima, ketahanan
Oleh kerana permukaan sentuhan akan haus semasa memasukkan dan mengeluarkan, haus akan mengurangkan prestasi mekanikal dan elektrik penyambung. Dalam persekitaran tetapan, penyambung dimasukkan dan dikeluarkan satu kitaran pada satu masa, dan penyambung pin pogo boleh menahan kitaran sisipan yang agak kecil. Bilangan kali ketahanan penyambung's dinilai. Penyambung pin pogo boleh menahan kadar kitaran sisipan dan penyingkiran sehingga puluhan ribu kali.
Keenam, getaran
Nilaikan pengaruh perubahan kecil pada permukaan sentuhan yang disebabkan oleh daya mekanikal ke atas ciri elektrik sistem sentuhan. Penyambung pin pogo mempunyai frekuensi getaran 10~500HZ selama 15 minit, amplitud 1.2mm, kegagalan kuasa tidak melebihi 1μsec, dan impedans sentuhan ialah<>
Ketujuh, kejutan mekanikal
Kesan integriti mekanikal dan elektrik penyambung. Apabila peranti penyambung bertindak pada peranti elektronik, ia mungkin terjejas semasa pengendalian, pengangkutan, dsb.
Kelapan, kejutan haba
Apabila penyambung pin pogo terdedah kepada suhu yang sangat tinggi dan suhu rendah, ia mengesan rintangan atau menghadapi keadaan yang agak buruk semasa penyimpanan, pengangkutan dan penggunaan.
Kesembilan, hayat suhu
Apabila terdedah kepada persekitaran suhu tinggi di mana sifat mekanikal gagal akibat perubahan suhu, nilaikan kesan persekitaran terhadap kestabilan elektrik. Suhu yang tinggi akan menyebabkan pengoksidaan sentuhan dan mengurangkan daya positif terminal, mengakibatkan penurunan prestasi elektrik.
Kesepuluh, kitaran suhu dan kelembapan
Nilaikan kesan persekitaran ini terhadap kestabilan elektrik sistem sentuhan dalam persekitaran yang terdedah kepada suhu tinggi, kelembapan dan kegagalan mekanikal. Kesan ini termasuk pengoksidaan dipercepatkan permukaan sentuhan oleh pengoksidaan dan pengoksidaan logam zarah-zarah minit antara permukaan sentuhan dan lapisan asas.
Akhir sekali, dalam proses reka bentuk bidal spring pin pogo, kita juga perlu memberi perhatian kepada penggunaan teknologi. Apa yang dipanggil penggunaan teknologi adalah untuk membolehkannya memenuhi keperluan automasi pada masa itu, terutamanya mesin pembungkusan yang digunakan dalam beberapa barisan pengeluaran. Keperluan untuk aspek ini lebih tinggi. Sesetengah pengeluar adalah tepat kerana mereka tidak meningkatkan teknologi mereka. , Pada akhirnya, sukar untuk mempunyai kelebihan prestasi yang baik. Oleh itu, dalam proses pengeluaran peralatan jenis ini, terdapat juga keperluan untuk aplikasi teknologi yang lebih baik. Walaupun banyak pengeluar mempunyai kekuatan saintifik dan teknologi, kerana kekuatan reka bentuk yang tidak mencukupi, tidak ada produk yang lebih baik pada akhirnya.
