Bagaimana untuk memilih pin pogo ujian dengan betul
Sesiapa sahaja yang pernah melakukan pengukuran dan ujian tahu bahawa data yang tepat bergantung pada reka bentuk dan keupayaan pengukuran instrumen ujian. Tetapi beberapa orang tahu bahawa kualiti reka bentuk, proses pembuatan, keserasian, dan spesifikasi prestasi talian ujian dan penyambung adalah sama pentingnya dengan instrumen ujian. Seterusnya, kami akan memberi tumpuan kepada lima kriteria khusus untuk pemilihan wayar ujian dan pin pogo spring yang betul.
Pertama, keselamatan:
Sama seperti keperluan bekalan kuasa, petunjuk ujian instrumen dan pin pogo mesti memenuhi keperluan keselamatan yang ketat kerana sentuhan langsung dengan voltan besar, terutamanya selaras dengan voltan IEC1010 antarabangsa dan keperluan kategori, iaitu CATI, CAT II, CAT III atau CATIV . Keperluan lain IEC1010 juga melibatkan ujian sementara, voltan tahan dielektrik atau ujian untuk mengesahkan bahawa produk mempunyai penebat yang mencukupi dan memenuhi keperluan arus, pelepasan elektrik, bidal spring logam terdedah dan rintangan hentaman. Jarum ujian berkualiti baik, bersama-sama dengan peralatan pelindung diri yang penting seperti sarung tangan dan perlindungan mata, merupakan sebahagian daripada langkah perlindungan diri yang ditakrifkan dalam piawaian NFPA70E.
Kedua, keteguhan dan ketahanan:
Petunjuk dan penyambung ujian berkualiti tinggi tidak akan mengalami penurunan prestasi akibat geseran harian seperti menarik, menekan dan menusuk. Kedua-dua hujung garisan ujian harus mempunyai sarung anti-tegasan yang direka dengan baik. Bidal spring ujian hendaklah logam keras yang boleh menahan sambungan berulang dan boleh menghantar data yang tepat setiap kali.
Berbanding dengan bahan murah, dawai tembaga berilium tin berbilang lembar yang dihasilkan khas boleh memberikan fleksibiliti, ketahanan jangka panjang, kekonduksian yang sangat baik dan ketepatan. Faktor lain termasuk kualiti kimpalan dalaman pin pogo dan penyambung dan julat suhu bahan.
Ketiga, prestasi reka bentuk dan penunjuk:
Ia sangat penting untuk reka bentuk bidal spring ujian dan klip ujian selesa atau tidak. Permukaan cengkaman yang selesa dan mudah digenggam membantu memegang jarum dengan kuat di tangan anda, dan pengapit spring yang kuat memastikan sambungan yang kukuh. Sambungan haruslah mudah, dan bahagian yang sepadan harus dapat meluncur bersama dengan mudah tanpa tekanan. Sesentuh pada penyambung berkualiti tinggi hendaklah penyambung loyang bermesin bersalut nikel atau bersalut emas, bukan hanya tembaga tuang. Penggunaan sesentuh bersalut emas memberikan ketepatan dan rintangan pengoksidaan, dengan itu menyediakan sambungan yang tahan lama, selamat dan boleh dipercayai.
Indeks reka bentuk garis ujian dan bidal spring hendaklah konsisten dengan instrumen ujian yang sepadan. Jika indeks lebih kecil daripada instrumen ujian, nilai sebenar instrumen akan dikurangkan dengan banyak. Sebagai contoh, lebar jalur osiloskop ialah 100M, dan lebar jalur jarum osiloskop yang sepadan hanya 50M, kemudian osiloskop menjadi 50M.
Keempat, aplikasi berprestasi tinggi:
Daripada pin pogo bermuatan spring dan jarum halus dan ringan untuk ujian litar elektronik kepada pin pogo keluli tahan karat yang tajam dan jarum kuat yang sesuai untuk kegunaan industri, reka bentuk jarum kini mengambil kira keperluan aplikasi yang berbeza. Sebagai contoh, jarum mata tunggal ialah bentuk jarum yang paling biasa. Kebanyakan meter menyediakan garis ujian satu titik, yang agak berguna untuk pelbagai aplikasi ujian. Bidal spring yang tajam ialah alat yang lebih baik untuk mengukur titik sentuhan yang sangat kecil pada papan litar berketumpatan tinggi. Walaupun ia mudah rosak, pin pogo biasanya boleh diasah semula kerana tiada penyaduran padanya.

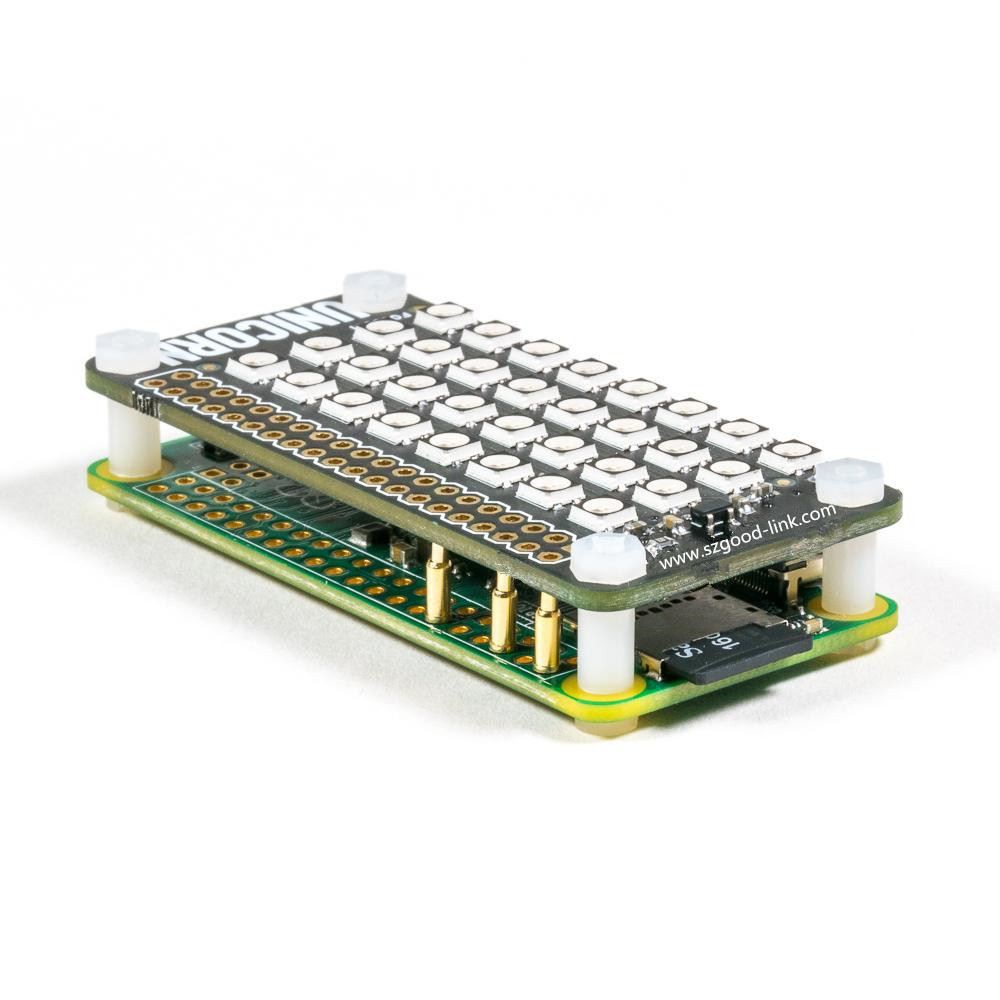

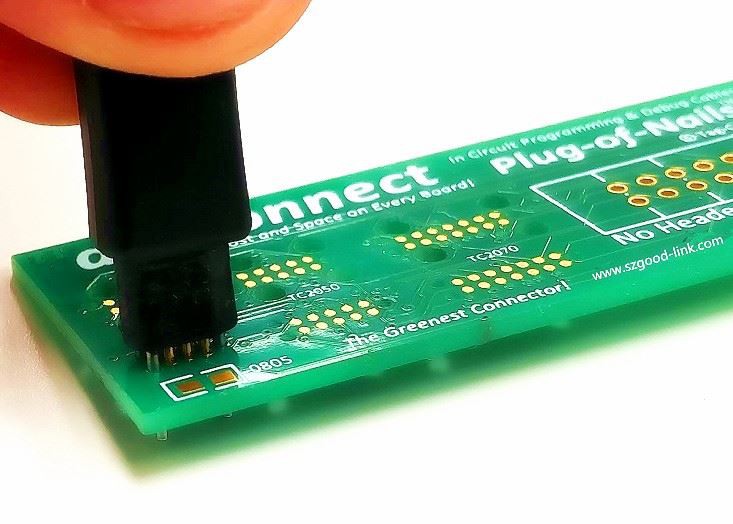

Jarum dengan bidal spring boleh ditarik balik disambungkan kepada dawai keluli tahan karat dengan diameter yang sangat nipis. Kecuali hujung jarum, keseluruhan wayar ditutup dengan lapisan penebat untuk mengelakkan sentuhan tidak sengaja daripada menyebabkan litar pintas dan merosakkan cip. Tang cangkuk spring bidal sesuai untuk mengekalkan sambungan di tempatnya, yang mudah untuk operasi lepas tangan. Gunakan klip ujian pelbagai saiz untuk ujian mudah cip IC. Klip ujian IC ialah alat yang sesuai untuk menyelidik berbilang pin pada cip IC. Mereka sangat sesuai untuk mencari salah satu daripada banyak wayar cip. Jarum SMD boleh digunakan untuk ujian titik tetap pada papan pelekap permukaan (SMD). Ujian jenis ini memerlukan penggunaan bidal spring yang sangat nipis dan tajam ke titik sentuh pada papan litar yang sangat kecil, seperti pengapit ujian mini MINI GRIP-XB/100. Pengapit mikro SMD direka untuk mengapit pin padang halus pada cip SMD. Kabel penyesuai BNC (kord tampalan pendek dengan wayar kecil) memudahkan pemasangan penyambung RF dari papan litar untuk ujian isyarat...
Kelima, penyambung sambungan talian ujian:
Mengikut piawaian, keselamatan dan keperluan sebenar, penyambung talian ujian mempunyai pelbagai aplikasi dan palam dan soket standard. Sebagai contoh, osiloskop mempunyai penyambung BNC, multimeter mempunyai penyambung pisang 4mm, dan penganalisis spektrum mempunyai penyambung jenis N, dsb. Aplikasi yang berbeza mempunyai penyambung yang berbeza. Untuk memadankan antara satu sama lain, pelbagai penyesuai (gandingan) telah muncul di pasaran. Penyesuai), penyesuai (penyesuai), kabel penyesuai, kabel penyambung, kabel cawangan, dsb.
Ringkasnya, ini adalah lima kriteria khusus untuk pemilihan garis ujian dan pin pogo yang betul yang telah kami huraikan hari ini. Menurut lima perkara ini, setiap orang juga mempunyai pemahaman yang lebih mendalam tentang pin pogo.
