Bagaimana untuk memastikan kebolehpercayaan sambungan dalaman produk elektronik?
Produk elektronik seperti telefon pintar, peranti mudah alih dan peranti boleh pakai semakin popular di China, dan kekerapan penggunaan penyambung bidal spring papan-ke-papan nada sempit juga telah meningkat. Sebagai pengguna, mengejar pengalaman produk yang menarik adalah permintaan yang tidak berkesudahan, dan produk yang lebih ringan dan nipis telah menjadi lebih bergaya. Walau bagaimanapun, bagi pengeluar penyambung spring thimble, bagaimana untuk memastikan kebolehpercayaan sambungan dalaman produk elektronik telah menjadi masalah.

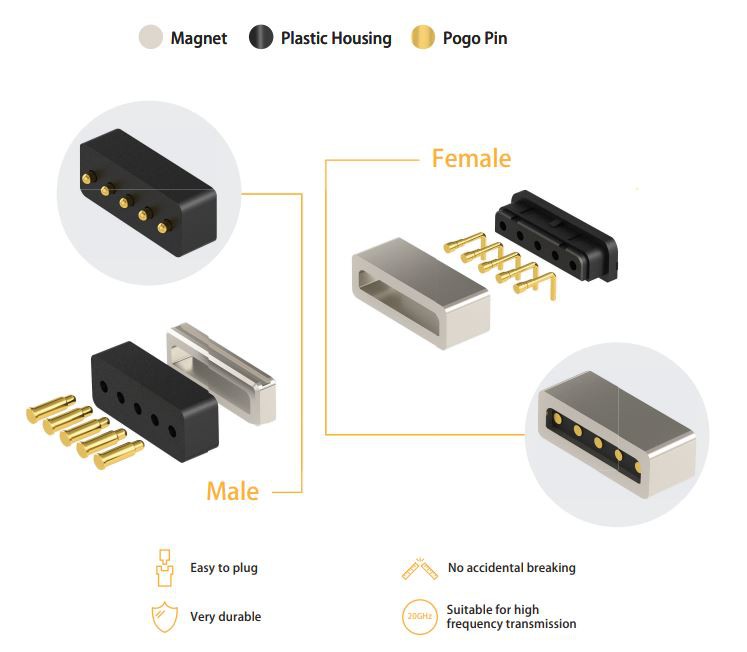

Secara umumnya, penyambung pin pogo digunakan untuk menyambung dua PCB atau PCB dan FPC untuk merealisasikan sambungan mekanikal dan elektrik. Cirinya ialah penyambung pin pogo bidal spring lelaki dan perempuan dipasangkan, jadi bidal spring Badan plastik dan terminal penyambung pin pogo mempunyai keperluan padanan yang ketat.
Sambungan fleksibel, mudah dipasang, mudah dibongkar.
Papan-ke-papan semasa adalah semua ketinggian ultra rendah untuk mengurangkan ketebalan fiuslaj. Ketinggian gabungan penyambung spring bidal papan-ke-papan terpendek dunia semasa' ialah 0.6mm. Meminimumkan ketebalan produk memainkan peranan sambungan, dan ini telah membawa kepada semakin banyak telefon mudah alih ultra nipis di pasaran.
Struktur sentuhan mempunyai rintangan persekitaran yang kuat, bukan sahaja fleksibel tetapi juga quot"sambungan pepejal" dengan kebolehpercayaan sentuhan yang tinggi. Untuk meningkatkan daya gabungan soket dan palam, kunci mudah dipilih di bahagian logam tetap dan bahagian sentuhan. Mekanisme gesper bukan sahaja menambah baik daya gabungan tetapi juga memberikan lebih rasa palam masuk dan tarik keluar apabila mengunci. Dan sesetengah pengeluar menyediakan struktur dwi-kenalan untuk meningkatkan kebolehpercayaan hubungan. Padang pin juga menjadi semakin sempit. Telefon bimbit semasa kebanyakannya adalah 0.4mm pic. Pada masa ini, Panasonic, JAE dan pengeluar lain telah membangunkan pic 0.35mm, yang sepatutnya menjadi penyambung bidal spring papan-ke-papan yang paling sempit dalam industri setakat ini. Pic 0.35mm pada masa ini digunakan terutamanya dalam telefon mudah alih Apple dan model mewah domestik. Aplikasinya akan menjadi hala tuju pembangunan dalam beberapa tahun kebelakangan ini. Ia mempunyai volum terkecil, ketepatan tertinggi, prestasi tinggi dan kelebihan lain, tetapi ia mempunyai keperluan untuk tampalan dan teknologi sokongan lain. Ia juga lebih tinggi. Ini adalah masalah paling penting yang perlu diselesaikan oleh banyak pengeluar penyambung pin pogo spring thimble, jika tidak, kadar hasil akan menjadi sangat rendah.
Untuk memenuhi keperluan proses SMT, kawasan pematerian terminal keseluruhan produk dikehendaki mempunyai keserasian yang baik. Piawaian industri biasanya 0.10mm (maks), jika tidak, ia akan menyebabkan pematerian yang lemah dengan PCB dan menjejaskan penggunaan produk. Pengaruh.
Penyambung pin pogo thimble papan-ke-papan ultra-sempit mempunyai keperluan baharu untuk proses penyaduran elektrik. Untuk produk dengan ketinggian 0.6mm dan satu produk berketinggian kurang daripada 0.4 mm, bagaimana untuk memastikan ketebalan saduran emas dan kesan timah produk' tidak naik? Ini adalah masalah paling kritikal dalam pengecilan penyambung bidal spring. Amalan biasa industri semasa ialah mengeluarkan lapisan bersalut emas dengan laser untuk menyekat laluan pematerian, untuk menyelesaikan masalah tidak memanjat timah. Namun begitu, teknologi ini mempunyai kelemahan, iaitu mengupas emas. Pada masa yang sama, laser akan merosakkan lapisan penyaduran nikel, supaya tembaga terdedah kepada udara, menyebabkan kakisan dan karat.
