Bagaimana untuk memasang pin pogo?
Analisis masalah penyaduran emas tidak normal pin pogo dalam penyambung PIN POGO
Pin pin pogo penyambung PIN POGO biasanya diperbuat daripada loyang, yang merupakan logam yang sangat aktif. Apabila terdedah kepada udara, ia bertindak balas dengan oksigen di udara dan permukaannya teroksida.
Oleh itu, pin pogo PIN POGO mestilah bersalut permukaan, lebih biasa bersalut emas, bersalut nikel, bersalut zink, bersalut perak, dsb. Hari ini kita akan membincangkan beberapa masalah yang akan dihadapi oleh pin pogo PIN POGO semasa emas proses penyaduran.
Proses saduran emas memainkan peranan penting dalam salutan pin pogo POGOPIN. Pada masa ini, penyaduran emas masih dilakukan di dalam lubang sejumlah besar komponen lubang jarum dengan penyaduran tong dan penyaduran getaran, kecuali beberapa pin pogo material yang disadur secara selektif dengan emas. . Dalam tahun-tahun kebelakangan ini, saiz penyambung telah menjadi lebih dan lebih kecil, dan kualiti penyaduran emas dalam lubang bahagian lubang jarum telah menjadi lebih menonjol. Keperluan kualiti pengguna untuk lapisan emas juga semakin tinggi, dan sesetengah pengguna juga mempunyai kualiti penampilan yang lebih tinggi dan lebih tinggi bagi lapisan emas. Walaupun pada tahap yang sangat kritikal, isu kualiti biasa ini sentiasa boleh meningkatkan kualiti penyaduran emas penyambung untuk memastikan kualiti penyaduran emas penyambung. Sebab-sebab masalah kualiti ini dibincangkan satu persatu.
1. Warna lapisan bersalut emas pin pogo adalah tidak normal. Warna lapisan bersalut emas pin spring tidak konsisten dengan warna lapisan emas biasa, atau lapisan emas bahagian berlainan produk tambahan yang sama mempunyai warna yang berbeza. Ini adalah salah satu masalah yang paling biasa dengan penyaduran elektrik.
2. Pengaruh kekotoran dalam bahan mentah bersalut emas pin pogo
Apabila kekotoran yang dimasukkan ke dalam larutan penyaduran melebihi toleransi larutan penyaduran emas, warna dan kecerahan lapisan emas akan terjejas dengan cepat. Jika terkena kekotoran organik, lapisan emas akan kelihatan kusam. Filem ini sangat gelap dan kedudukan rambut tidak tetap. Jika kekotoran logam mengganggu, julat berkesan ketumpatan arus akan disempitkan. Ujian sel Hall menunjukkan bahawa ketumpatan semasa bahagian ujian tidak cerah pada hujung rendah atau plat pada hujung tinggi dan tidak bersalut pada hujung rendah. Mencerminkan bahawa penyaduran elektrik berwarna merah atau hitam, perubahan warna dalam lubang lebih jelas.
3. Ketumpatan arus bersalut emas pin pogo terlalu tinggi.
Oleh kerana jumlah kawasan bahagian bersalut salah dikira, nilainya lebih besar daripada luas permukaan sebenar, jadi jumlah arus penyaduran emas adalah terlalu besar, atau apabila penyaduran emas digunakan, amplitud penyaduran emas terlalu kecil untuk dikristalkan. semua atau sebahagian daripada penyaduran emas dalam alur, dan secara visual Tonton emas. Lapisan ini berwarna merah.
Kaedah pemasangan pin pogo ialah:

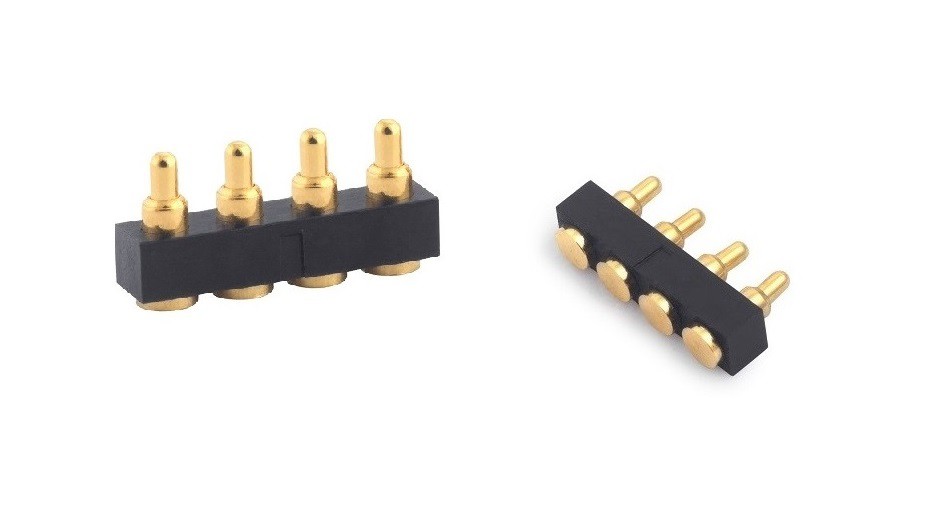

1. Lekapan permukaan
Pin pogo biasanya dipasang secara stabil, dan bahagian bawah tiub jarum adalah reka bentuk bawah rata, jadi kita boleh menggunakan pakej menegak atau mendatar, yang menjadikannya lebih mudah untuk memateri dengan PCB. Selain itu, sesetengah jarum mempunyai pin pengesan pada hujungnya supaya tiada pengimbang dan ia akan berfungsi dengan lebih baik.
2. Kaedah pemasangan ekor pateri lurus
Pakej pemalam biasa untuk pematerian mudah. Di samping itu, kami sering menggunakan pakej pemalam hujung ekor, yang juga memberi pengeluar pin pogo lebih banyak pilihan dari segi penggunaan ruang.
3. Pemasangan terapung
Terutamanya menggunakan reka bentuk dwi-tindakan dua kepala, yang lebih sesuai untuk sambungan tanpa tekanan kimpalan, membolehkan jurutera mempunyai lebih banyak fleksibiliti ruang apabila membuat sambungan papan-ke-papan dua hala.
Terdapat banyak kaedah pemasangan lain untuk pin pogo PIN POGO. Kita juga perlu memilih mengikut keadaan sebenar kita.
