Reka bentuk dan keperluan hujung hubungan penyambung pin Pogo
1. Keperluan reka bentuk untuk hubungan akhir
ialah jenis hubungan bukan standard. Ia direka mengikut keperluan kabel seluruh mesin. Pertama, adalah perlu untuk mengesahkan saiz hujung pemalam, kaedah pemasangan produk, bentuk penampilan dan spesifikasi kabel. Sekiranya sukar untuk mengesahkan kabel, reka bentuk lubang pendawaian mengikut nombor hubungan. Lubang pendawaian boleh memenuhi keperluan wayar tolok dawai yang besar. Nisbah diameter teras wayar kepada diameter dalam cawan kimpalan secara amnya 0.5-0.7; Apabila menyambung wayar, prinsip reka bentuk ialah diameter teras kabel dan lubang sambungan kenalan adalah sesuai, dan nisbah diameter teras wayar kepada diameter dalaman lubang kimpalan secara amnya 0.6-0.8.
2. Keperluan pada bentuk hubungan akhir

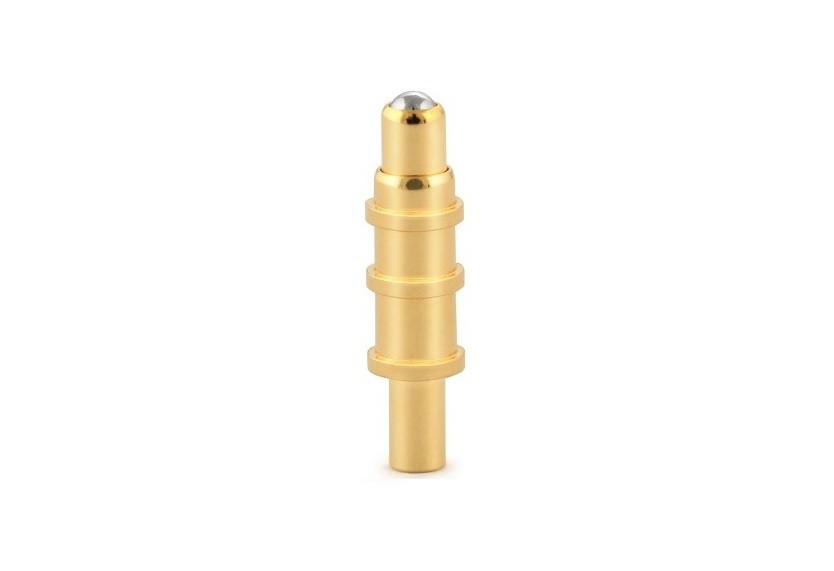

Dalam penyambung pin pogo, bahagian sesentuh adalah bahagian penting penyambung, dan fungsi utamanya adalah untuk bertanggungjawab untuk penghantaran isyarat. Dalam proses reka bentuk penyambung, sesentuh dibentuk oleh hujung mengawan dan hujung ekor. Hujung mengawan biasanya terdiri daripada bahagian elastik dan bahagian tegar untuk memastikan kebolehpercayaan sentuhan antara palam penyambung dan soket; hujung ekor sesentuh bertanggungjawab untuk sambungan kabel antara peralatan, sambung antara papan bercetak, atau Saling sambungan antara kabel dan papan digunakan dalam sambungan kabel. Hujung terminal penyambung boleh dibahagikan kepada empat jenis: jenis wayar kimpalan, jenis wayar crimping, jenis penebat menindik, dan jenis penggulungan tanpa solder; aplikasi Pada papan litar bercetak, borang penamatan sesentuh boleh dibahagikan kepada empat jenis: kimpalan lurus, kimpalan melengkung, lekap permukaan, dan jenis tekan tanpa pateri.
