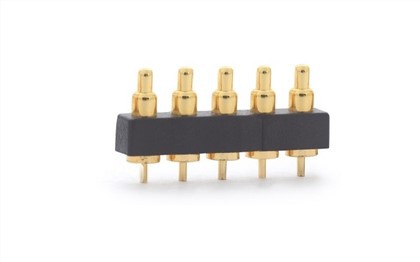

Laporan Ujian Kebolehpercayaan Pin Pogo kami
| Piawaian Umum untuk Ujian Kebolehpercayaan | |||||||||||
  | |||||||||||
| Tidak | 测试类别Kategori ujian | 适用范围 Skop | 测试项目 Item ujian | 测试要求 Keperluan ujian | 评判标准 Standard penilaian | 样品数 sampel | 频率 kekerapan | ||||
| 1 | Ujian permukaan salutan 表面处理试验 | 电镀品进料 Bahan produk penyaduran elektrik | 附着力试验 Ujian lekatan | 1,采用钳子夹针管弯折90 darjah一次1. Gunakan playar untuk mengapit tiub jarum dan bengkokkan 90 darjah sekali 2,若大平面产品用百格模式,贴3M胶,呈90度角快速拉扯脱胶2. Jika produk rata yang besar menggunakan mod 100 grid, tampalkan gam 3M dan tarik pada 90-sudut darjah untuk degum dengan cepat | 1,镀层无起皮,无脱落,（因基材龟裂导致镀层龟裂不算） 2,镀层脱落率应小于5 peratus 1. Salutan tidak mengelupas atau mengelupas, (pecahan salutan yang disebabkan oleh keretakan pada bahan asas tidak dikira) 2. Kadar pengelupasan salutan hendaklah kurang daripada 5 peratus, | 5pcs | 每批 Setiap kumpulan | ||||
| 2 | pin pogo/铜柱 Tiang tembaga | 镀层厚度 Ketebalan lapisan | 用膜厚仪实测,测试端部1mm位置（测试部位需与客户确认双方保持位置（测试部位需与客户确认双方保持一致） mesti diukur pada akhir filem dengan meter yang konsisten dengan ketebalan filem yang diukur dengan ketebalan 1mm | 不低于规格书标准 Tidak lebih rendah daripada standard spesifikasi | 5pcs | 每批 Setiap kumpulan | |||||
| 3 | 铜柱 Tiang tembaga | 高温验证 Pengesahan suhu tinggi | 需要贴片的铜柱:260 darjah /3min,过炉后确认镀层情况 Tiang tembaga yang perlu ditampal: 260 darjah /3min, sahkan keadaan salutan selepas relau | 外观确认,无起泡,无脱层,无氧化变色 Penampilan disahkan, tiada lepuh, tiada delaminasi, tiada pengoksidaan dan perubahan warna | 100 peratus | 每批 Setiap kumpulan | |||||
| 4 | Kebolehpaterian 可焊性 | pin pogo/铜柱 Tiang tembaga | 焊锡测试 Ujian pateri | 1.采用锡炉,不添加助焊剂, . 3.浸锡时间2-3秒, 1. Menggunakan relau timah, tiada fluks ditambah, 2. Laraskan suhu relau timah kepada 245±5 darjah untuk penyaduran perak dan 255±5 darjah untuk salutan lain. Gunakan pinset untuk memegang produk dengan bahagian pematerian menghadap ke bawah, dan perlahan-lahan menyerang hujung pematerian produk ke dalam permukaan timah. 3. Masa timah celup 2-3 saat, | 确认焊接端面焊锡润湿面积大于95 peratus 为OK,无锡点脱落现象.Sahkan bahawa kawasan membasahkan pateri pada permukaan hujung pematerian adalah lebih besar daripada 95 peratus titik timah, dan tiada titik timah. | 5pcs | 每批 Setiap kumpulan | ||||
| 5 | mekanikal 结构 | pin pogo | 弹力测试 Ujian keanjalan | 将顶针固定好,用弹力机测试,上端向下压顶针头,下压行程为图纸上设计的x行程为图纸上设计的x行程为图纸上设计的向下压顶针头下压行程为图纸上设计的将顶顶针固定好lejang ialah lejang kerja yang direka pada lukisan | 1) 弹力值应在规格书设计范围公差内; 2) 测试过程无卡死,无缩头 1) Nilai keanjalan hendaklah dalam toleransi julat reka bentuk spesifikasi; 2) Tiada jamming dan tiada pengecutan semasa ujian | 5pcs | 每批 Setiap kumpulan | ||||
| 6 | pro-alam sekitar 环保 | 进料/成品 Bahan/Produk akhir | RoHS | 依据欧盟RoHS环保标准,用日瑞RoHS仪EDX-1800B测试 Menurut piawaian perlindungan alam sekitar RoHS EU, uji dengan instrumen RoHS Tianrui EDX-1800B | 符合环保RoHS Mematuhi perlindungan alam sekitar RoHS | 计数率大于1000为准 Lebih daripada 1000 | 每批或适量Setiap kelompok atau jumlah yang sesuai | ||||
| 7 | Kakisan alam sekitar 环境腐蚀 | pin pogo/铜柱 | 中性盐雾测试 Ujian semburan garam neutral | 1. 测试条件:盐水浓度:5±1％, PH‼6.5-7.2 (35 darjah ) 2. 试验箱温度:35±2 darjah ,压力桶温度:47±2 darjah 3. 喷雾量收集:1-2mL/jam.80cm², 4. 测试时间:连续喷雾48jam（依规格书定义为准） 5. 测试完成后,以清水冲洗样品表面,并用毛刷将样品表面的Nacl沉积物去除 6. 取出后常温下恢复2H后观察试样外观符合规定要求 1. Keadaan ujian: kepekatan air garam: 5±1 peratus , nilai PH 6. (3{6}).2. 2. Suhu ruang ujian: 35±2 darjah, suhu tong tekanan: 47±2 darjah 3. Pengumpulan isipadu semburan: 1-2mL/jam.80cm², 4. Masa ujian: 48 jam semburan berterusan (seperti yang ditakrifkan dalam spesifikasi) 5. Selepas ujian selesai, bilas permukaan sampel dengan air bersih, dan gunakan berus untuk mengeluarkan mendapan NaCl pada permukaan sampel 6. Selepas mengeluarkannya, kembali ke suhu bilik selama 2H dan perhatikan bahawa penampilan sampel memenuhi keperluan yang ditetapkan | 1.镀层应无腐蚀,脱落,起泡等现象. 2.盐雾一般参考第9等级确认（见附表）. 1. Salutan hendaklah bebas daripada kakisan, mengelupas, melepuh, dsb. 2. Kabus garam secara amnya merujuk kepada pengesahan tahap ke-9 (lihat jadual dilampirkan). | 5pcs | 每3个月 Setiap 3 bulan | ||||
| 8 | pin pogo/铜柱 Tiang tembaga | 交变盐雾测试（此为客户模式） | 1. 喷雾:等盐雾箱内的温度达到35 darjah （依中性盐雾参数）, 2. 测试样品在75 darjah 烤箱预热30min后,再立即取出样品投入盐雾箱,连续喷雾2H. 3. 高温高湿:转移到55 darjah ±2/95 peratus RH±3 peratus 湿热箱中储存22H（样品放在塑胶托盘上）. 4. 以上2步为一个循环,每个循环检查一次外观是否有腐蚀 5. 实验后,取出样机用清水清洗后,常温放置2H再确认样品 6. POGO PIN执行1个循环,铜柱执行3个循环（镀层10迈以上）1. Sembur: Tunggu sehingga suhu dalam kotak semburan garam mencapai 35 darjah (mengikut parameter semburan garam neutral), 2. Selepas sampel ujian dipanaskan di dalam ketuhar pada suhu 75 darjah selama 30 minit, segera keluarkan sampel dan masukkan ke dalam kotak semburan garam, dan sembur secara berterusan selama 2 jam. 3. Suhu tinggi dan kelembapan tinggi: pindahkan ke 55 darjah ±2/95 peratus RH±3 peratus kotak haba lembap dan simpan selama 22H (sampel diletakkan di atas dulang plastik). 4. Dua langkah di atas adalah kitaran, setiap kitaran diperiksa untuk kakisan 5. Selepas eksperimen, keluarkan prototaip dan basuh dengan air bersih, dan letakkan pada suhu bilik selama 2 jam untuk mengesahkan sampel 6. PIN POGO melaksanakan 1 kitaran, tiang tembaga melaksanakan 3 kitaran (lapisan penyaduran melebihi 10 batu) | 1.镀层应无腐蚀,脱落,起泡等现象. 1. Salutan hendaklah bebas daripada kakisan, mengelupas, melepuh, dsb. | 5pcs | 试产阶段验证 Pengesahan semasa pengeluaran percubaan | |||||
| 9 | pin pogo/铜柱 Tiang tembaga | 人工汗液（不适用镀镍品） | 耐汗测试: 1. 用浸泡汗液（酸性PH=4.7/碱性PH=9.5）后的白色棉布（浸透）贴在产品不在产品上行靀; 2. 放入 恒温箱 55 darjah ± 2/95 peratus RH ± 3 peratus 存储 后 (依镀层 结构 决定 试验 时间 长度), 将 产品 取 出去 除 表面 的 汗液 和 结晶体 结晶体 均 擦试 干净 静置 静置 静置 小时检查产品外观. 备注: 1.无纺布侵透1分钟（提起布不能有滴水现象）,如无侵透,可适当延长侵蚀时间; 2.无尘布对折,将产品放在对折的无尘布内,（无尘布尺寸大于10cm以上） | 表面镀层应无腐蚀,无氧化,无脱落,无起泡.Salutan permukaan hendaklah bebas daripada kakisan, pengoksidaan, penumpahan dan lepuh. | 5pcs | 试产阶段验证 Pengesahan semasa pengeluaran percubaan | |||||
| 10 | ujian jangka hayat 寿命测试 | pin pogo | 弹针按压寿命 Kehidupan jarum spring | 室内常温条件:10-35 darjah /20 peratus ~80 peratus RH 1.把样品固定在怕打测试机上 2.除有特别规定,弹压速度以每小时不超过1200±100kitaran 3.外观目视检查及依照产品规格书之检测项目检测 4.记录数据 Keadaan suhu normal dalaman: 10-35 darjah /20 peratus ~80 peratus RH 1. Betulkan sampel pada mesin ujian 2. Melainkan terdapat peraturan khas, kelajuan lantunan tidak boleh melebihi 1200±100 kitaran sejam 3. Pemeriksaan visual penampilan dan pemeriksaan item pemeriksaan mengikut spesifikasi produk 4. Rekod data | 1.正常寿命10000次后弹力测试符合规格的公差要求, 2.特殊客户的寿命次数依客户为准 1. Ujian keanjalan memenuhi keperluan toleransi spesifikasi selepas 10,000 masa kehidupan normal. 2. Bilangan hayat pelanggan istimewa bergantung kepada pelanggan | 5pcs | 试产阶段验证 Pengesahan semasa pengeluaran percubaan | ||||
| 11 | Ujian beban semasa 电流负荷测试 | pin pogo | 电流负荷测试 Ujian beban semasa | 测试前确认客户整机的电流峰值,作为测试输出电流 1.调节输出电压值与规格对应（适用范围电压0-30V） 2.启动下压装置,调节预压行程值 3.设定输出电流值（适用范围电流0-20A）,并启动测试 4.持续测试2H Sebelum ujian, sahkan nilai puncak semasa keseluruhan mesin pelanggan sebagai arus keluaran ujian 1. Laraskan nilai voltan keluaran agar sepadan dengan spesifikasi (voltan julat yang berkenaan 0-30V) 2. Mulakan peranti penekan dan laraskan nilai lejang pramuat 3. Tetapkan nilai semasa output (arus julat yang berkenaan 0-20A), dan mulakan ujian 4. Ujian berterusan 2H | 1.确认不可烧毁,不可起电弧（一旦发生立即停止试验） 2.复测弹力与阻抗是否符合规格书设定公差 3.必要时需监测POGO PIN本体温升数据（体积大的顶针可以执行）,温升值不可高出试验环境温度的50 percent 1. Confirm that it cannot be burned or arced (in case of occurrence, stop the uji segera) 2. Uji semula sama ada keanjalan dan impedans memenuhi toleransi yang ditetapkan dalam spesifikasi 3. Jika perlu, data kenaikan suhu badan PIN POGO hendaklah dipantau (bidal besar boleh dilaksanakan), dan nilai kenaikan suhu tidak boleh lebih tinggi daripada 50 peratus daripada suhu persekitaran ujian | 5PCS | 试产阶段验证 | ||||
| 12 | Kakisan elektrolitik 电解腐蚀 | pogo pin/铜柱（镀铑釕专用） | 电解测试（正负极短路模式）Ujian elektrolisis (mod litar pintas positif dan negatif) | 1.在量杯中倒入汗液4.7PH约50ml, 2.正负极各固定一个产品,浸入汗液约1mm位置,固定正负极间距1cm, 3.电压DC5V,电流30mA,（需配负载电阻,汗液阻值约100欧） 4.在汗液中通电每30秒/确认一次,电解次数依镀层决定.1. Tuangkan peluh 4.7PH kira-kira 50ml ke dalam cawan penyukat, 2. Betulkan produk untuk setiap elektrod positif dan negatif, rendamkannya dalam peluh kira-kira 1mm, dan tetapkan jarak antara elektrod positif dan negatif sebanyak 1cm. 3. Voltan DC5V, arus 30mA, (rintangan beban diperlukan, rintangan peluh adalah kira-kira 100 ohm) 4. Hidupkan dalam peluh setiap 30 saat/confirm sekali, bilangan elektrolisis bergantung pada lapisan penyaduran. | 需 根据 镀层 结构 和 厚度 决定 决定 次数 次数, 最高 标准 电解 30 次, 镀层 无 腐蚀, 脱落, 起泡 等 不良.. Standard tertinggi ialah 30 elektrolisis, dan salutan tidak mempunyai kecacatan seperti kakisan, pengelupasan dan melepuh. | 5PCS | 试产阶段验证 Pengesahan semasa pengeluaran percubaan | ||||
| 13 | Suhu persekitaran 环境温度 | pin pogo/铜柱 Tiang tembaga | 高温储存 Storan suhu tinggi | 在高温85 darjah ±2ijazah 储存168H,结束取出在室内环境下恢复2H再确认.Simpan pada suhu tinggi 85 darjah ±2 darjah selama 168 jam, selepas mengeluarkannya, kembali ke persekitaran dalaman selama 2 jam untuk mengesahkan. | 产品表面无起泡,氧化,变形,起翘,明显变色,镀层脱落等异常;轻微形,起翘,明显变色,镀层脱落等异常;轻微形,起翘,明显变色,镀层脱落等异常;轻微变色可; 轻微变色可produk seperti penyahoksidaan, keabnormalan seperti permukaan, keabnormalan, dan keabnormalan permukaan seperti penyingkiran, keabnormalan, dan keabnormalan 接 seperti penyaluran, pengoksidaan, permukaan yang tidak normal, dan keabnormalan. ; perubahan warna sedikit boleh diterima. | 5pcs | 试产阶段验证 Pengesahan semasa pengeluaran percubaan | ||||
| 14 | pin pogo/铜柱 Tiang tembaga | 低温储存 Storan suhu rendah | 在低温 -40 darjah ±2 darjah 储存168H,结束取出在室内环境下恢复2H再确认.Simpan pada suhu rendah -40 darjah ±82 jam, simpan semula selama 16±8 jam sehingga 2 jam dalam persekitaran dalaman dan sahkan semula. | 产品表面无起泡,氧化,变形,起翘,明显变色,镀层脱落等异常;轻微形,起翘,明显变色,镀层脱落等异常;轻微形,起翘,明显变色,镀层脱落等异常;轻微变色可; 轻微变色可produk seperti penyahoksidaan, keabnormalan seperti permukaan, keabnormalan, dan keabnormalan permukaan seperti penyingkiran, keabnormalan, dan keabnormalan 接 seperti penyaluran, pengoksidaan, permukaan yang tidak normal, dan keabnormalan. ; perubahan warna sedikit boleh diterima. | 5pcs | 试产阶段验证 Pengesahan semasa pengeluaran percubaan | |||||
| 15 | pin pogo/铜柱 Tiang tembaga | 高低温湿热循环 Kitaran haba lembap suhu tinggi dan rendah | 先高温高湿 60 darjah ±2ijazah/95 peratus RH±3 peratus :12H,转低温-30 darjah :12H,升温速率3 darjah /1Min,降温速率1 darjah /1Min,试验箱内放置（7个待置（7个待置（7玪徉,6个徉环境下恢复2H再确认. Pertama, suhu tinggi dan kelembapan tinggi 60 darjah ±2 darjah /95 peratus RH±3 peratus : 12H, beralih kepada suhu rendah -30 darjah : 12H, kadar pemanasan 3 darjah /1Min, kadar penyejukan 1 darjah /1Min, diletakkan dalam kotak ujian (7 kitaran) 168H, tamatkan penyingkiran dan kembali ke 2H dalam persekitaran dalaman untuk mengesahkan semula. | 产品表面无起泡,氧化,变形,起翘,明显变色,镀层脱落等异常;轻微形,起翘,明显变色,镀层脱落等异常;轻微形,起翘,明显变色,镀层脱落等异常;轻微变色可; 轻微变色可produk seperti penyahoksidaan, keabnormalan seperti permukaan, keabnormalan, dan keabnormalan permukaan seperti penyingkiran, keabnormalan, dan keabnormalan 接 seperti penyaluran, pengoksidaan, permukaan yang tidak normal, dan keabnormalan. ; perubahan warna sedikit boleh diterima. | 5pcs | 试产阶段验证 Pengesahan semasa pengeluaran percubaan | |||||
| 盐雾等级附表 Jadual gred semburan garam | |||||||||||
| 10级:无缺陷面积,外观评级A,试样表面外观无变化; Gred 10: Tiada kawasan kecacatan, penarafan rupa A, tiada perubahan dalam rupa permukaan sampel; | |||||||||||
| 9级:缺陷面积占比不超过0.1 peratus ,外观评级B,试样表面有轻微到中度的变色; Gred 9: Kawasan kecacatan menyumbang tidak lebih daripada 0.1 peratus , penarafan penampilan ialah B dan permukaan sampel mempunyai perubahan warna yang sedikit hingga sederhana; | |||||||||||
| 8级:缺陷面积占比介于0.1 peratus -0.25 peratus ,外观评级C,试样表面严重变色或有往轩轩 Gred 8: Kawasan kecacatan menyumbang antara 0.1 peratus dan 0.25 peratus , dan penarafan penampilan ialah C. Permukaan sampel berubah warna dengan teruk atau mempunyai kakisan yang sangat sedikit; | |||||||||||
| 7级:缺陷面积占比0.25 peratus -0.5 peratus ,外观评级D,试样表面严重的失光火出现枀亻轐牮评; Tahap 7: Kawasan kecacatan menyumbang 0.25 peratus kepada 0.5 peratus , dan penarafan penampilan ialah D. Kehilangan cahaya yang teruk pada permukaan sampel menunjukkan produk kakisan yang sangat sedikit; | |||||||||||
| 6级:缺陷面积占比0.5 peratus -1.0 peratus ,外观评级E,试样表面严重的失光,或在豯面观评级E,试样表面严重的失光,或在豀靖木说层的腐蚀产物或点蚀.Tahap 6: Kawasan kecacatan mencakupi 0.5 peratus hingga 1.0 peratus , penarafan penampilan ialah E, permukaan sampel hilang teruk, atau terdapat lapisan nipis produk kakisan atau pitting pada permukaan separa sampel | |||||||||||
| 5级:缺陷面积占比1.0 peratus -2.5 peratus ,外观评级F,试样表面有腐蚀产物或点蚀产物或点蚀,且且年蚀,且公且年; Tahap 5: Kecacatan menyumbang 1.0 peratus hingga 2.5 peratus , penarafan penampilan F, terdapat produk kakisan atau kakisan pitting pada permukaan sampel, dan salah satu daripadanya diedarkan pada keseluruhan permukaan sampel; | |||||||||||
| 4级:缺陷面积占比2.5 peratus -5 peratus ,外观评级G,试样表面上有厚的腐蚀产物层或点蚀; Tahap 4: Kawasan kecacatan menyumbang 2.5 peratus hingga 5 peratus , penarafan penampilan ialah G, dan terdapat lapisan produk kakisan tebal atau pitting pada permukaan sampel; | |||||||||||
| 3级:缺陷面积占比5 peratus -10 peratus ,外观评级H,试样表面上有非常厚的腐蚀产物层或,点行 Tahap 3: Kawasan kecacatan menyumbang 5 peratus hingga 10 peratus, penarafan penampilan ialah H, terdapat lapisan produk kakisan yang sangat tebal atau kakisan pitting pada permukaan sampel, dan terdapat kakisan pitting dalam; | |||||||||||
| 2级:缺陷面积占比10 peratus -25 peratus ,外观评级I,试样出现了基体金属腐蚀的现象; Tahap 2: Kawasan kecacatan menyumbang 10 peratus hingga 25 peratus, penampilan dinilai I, dan sampel mempunyai kakisan logam asas; | |||||||||||
| 1级:缺陷面积占比25 peratus -50 peratus ,属严重腐蚀现象.Tahap 1: Kawasan kecacatan menyumbang 25 peratus hingga 50 peratus , yang merupakan fenomena kakisan yang serius. | |||||||||||
