Pematerian Reflow dan Pematerian Gelombang dalam Projek Pin Pogo
Secara umum, penyambung Pogo Pin menggunakan dua kaedah pematerian: pematerian reflow dan pematerian gelombang.

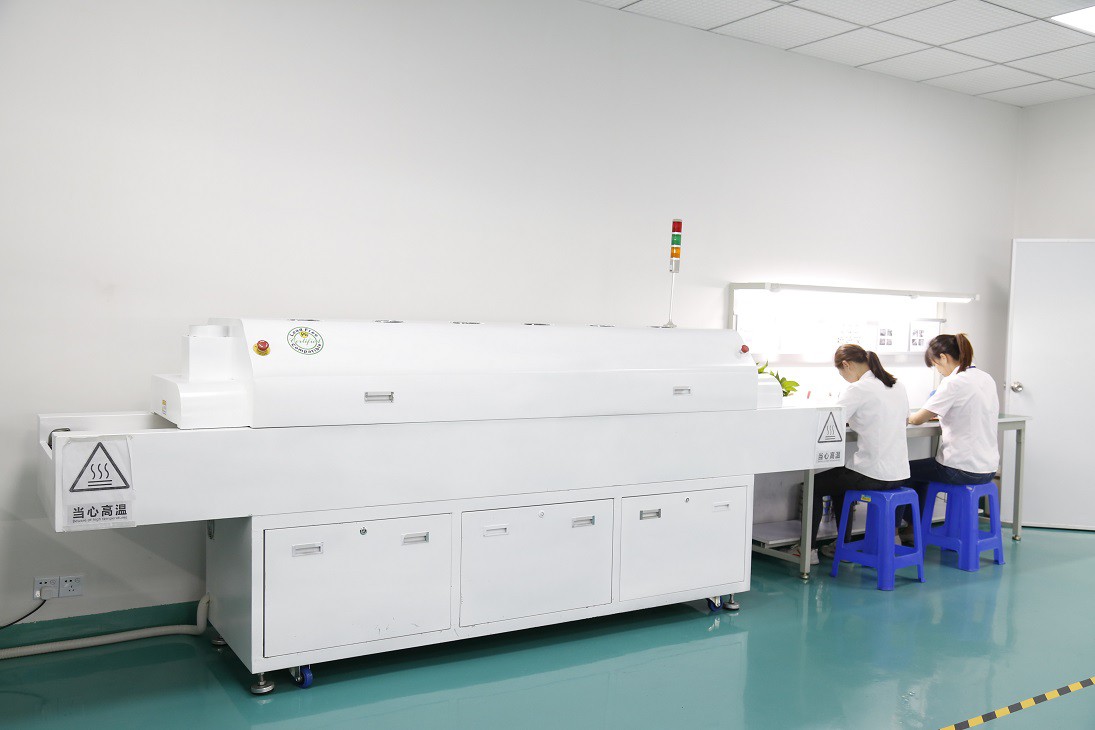

Pematerian reflow merujuk kepada memberus pes pateri pada permukaan pad (pad kenalan) papan PCB. Selepas menyambungkan satu atau lebih komponen elektronik, pematerian dilakukan dengan pemanasan dalam ketuhar reflow pelbagai suhu untuk mencapai ikatan pengawetan kekal.
Produk elektronik digital hari ini berkembang ke arah ultra-kecil, ultra halus, dan ultra nipis. Ruang reka bentuk struktur dalaman menjadi semakin padat, susun atur reka bentuk papan PCB menjadi semakin padat, produk terminal dikemas kini lebih cepat dan lebih cepat, dan jumlah jualan semakin meningkat. Ia semakin tinggi dan lebih tinggi, dan pematerian gelombang dan pematerian tangan tidak dapat memenuhi perkembangannya. Hanya dengan menggunakan teknologi pematerian reflow, pengeluaran tampalan SMT berketepatan tinggi, kecekapan tinggi, dan berkualiti tinggi dijalankan. Penyambung Pogo Pin digunakan secara meluas dalam terminal mudah alih elektronik pengguna dan produk elektronik industri kerana saiznya yang kecil, kehidupan yang tinggi, arus besar, penampilan cantik, dan reka bentuk struktur yang mudah untuk jurutera reka bentuk.
Penyambung Pin Pogo boleh didapati dalam dua cara:

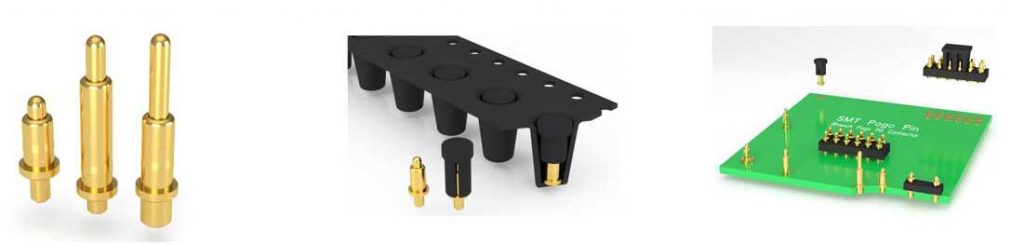

Yang pertama ialah jenis tampalan bawah rata, yang dipasang pada permukaan pad PCB. Kami memanggilnya teknologi pelekap permukaan SMT, seperti yang ditunjukkan di bawah:

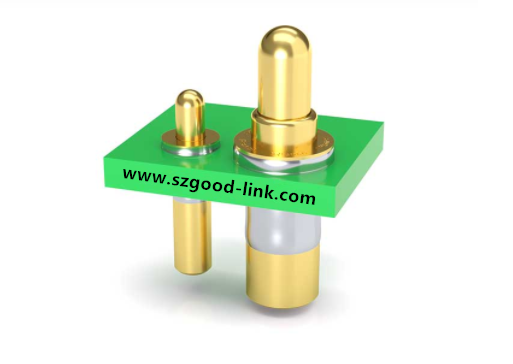

Yang kedua ialah pin dengan pin ekor dimasukkan ke dalam kimpalan tampalan lubang papan PCB, kami memanggilnya kimpalan tampalan SMT plug-in, yang juga merupakan sejenis pematerian reflow. Tujuan menggunakan kaedah ini adalah untuk meningkatkan daya cengkaman komponen. Ia lebih kukuh terikat dengan papan PCB. Seperti yang ditunjukkan di bawah:
2. Pematerian gelombang
Pematerian gelombang adalah proses pematerian komponen dengan pateri lebur membentuk puncak gelombang pateri. Kaedah pematerian ini memerlukan terlebih dahulu memasukkan pin komponen ke dalam lubang PCB. Pematerian gelombang sesuai untuk komponen elektronik pin plug-in tugas berat, tetapi bukan untuk komponen elektronik berat sendiri. Pematerian komponen elektronik SMD yang sangat ringan dan tanpa pin.
