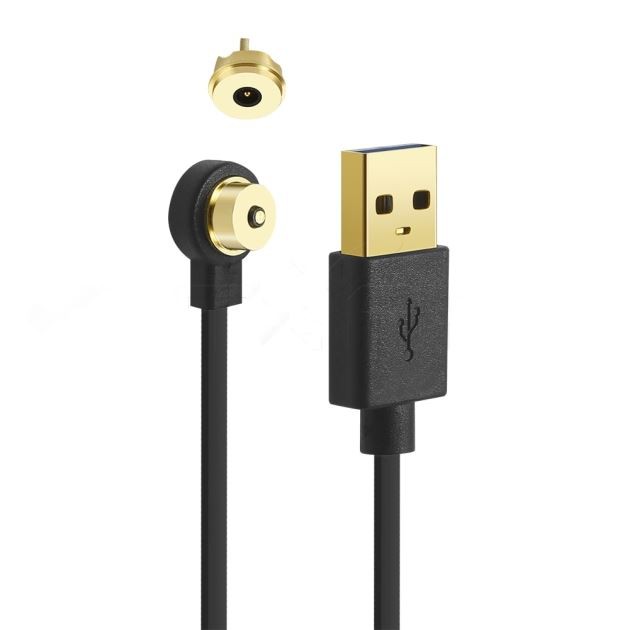

Keperluan untuk kenalan penyambung pin pogo
Pertama, keperluan reka bentuk akhir hubungan:
adalah jenis kenalan yang tidak standard. Ia direka mengikut keperluan kabel mesin lengkap. Saiz hujung pemalam, borang pemasangan produk, kaedah penampilan, dan spesifikasi kabel mesti ditentukan terlebih dahulu. Apabila kabel tidak dapat ditentukan, prinsip yang perlu diikuti adalah merancang lubang pendawaian mengikut nombor bahagian hubungan. Lubang pendawaian mesti memenuhi keperluan wayar tolok wayar besar. Nisbah diameter wayar teras wayar ke diameter dalaman cawan kimpalan biasanya 0.5-0.7; Apabila menyambungkan wayar, prinsip reka bentuk adalah bahawa diameter teras kabel dan lubang sambungan kenalan harus konsisten antara satu sama lain, dan nisbah diameter wayar teras wayar ke diameter dalaman lubang kimpalan biasanya 0.6-0.8.
Kedua, keperluan borang akhir hubungan:
Dalam penyambung pin pogo, kenalan adalah bahagian penting penyambung, dan fungsi utamanya adalah untuk menghantar isyarat. Dalam reka bentuk penyambung, kenalan itu terdiri daripada dua bahagian: hujung kawin dan hujung ekor. Hujung kawin biasanya terdiri daripada bahagian elastik dan bahagian tegar untuk memastikan kebolehpercayaan hubungan antara palam penyambung dan soket; akhir kenalan dapat menyedari sambungan kabel antara peralatan, hubungan antara papan bercetak, atau kabel Hubungan antara papan dan papan digunakan dalam sambungan kabel. Hujung terminal penyambung mempunyai jenis wayar kimpalan, jenis wayar crimping, dan jenis menusuk penebat (IDC, jenis penggulungan tanpa pematerian, yang digunakan pada papan bercetak, Borang sambungan terminal kenalan termasuk kimpalan lurus, kimpalan lenturan, pemasangan permukaan, dan jenis tekan masuk tanpa kimpalan.
