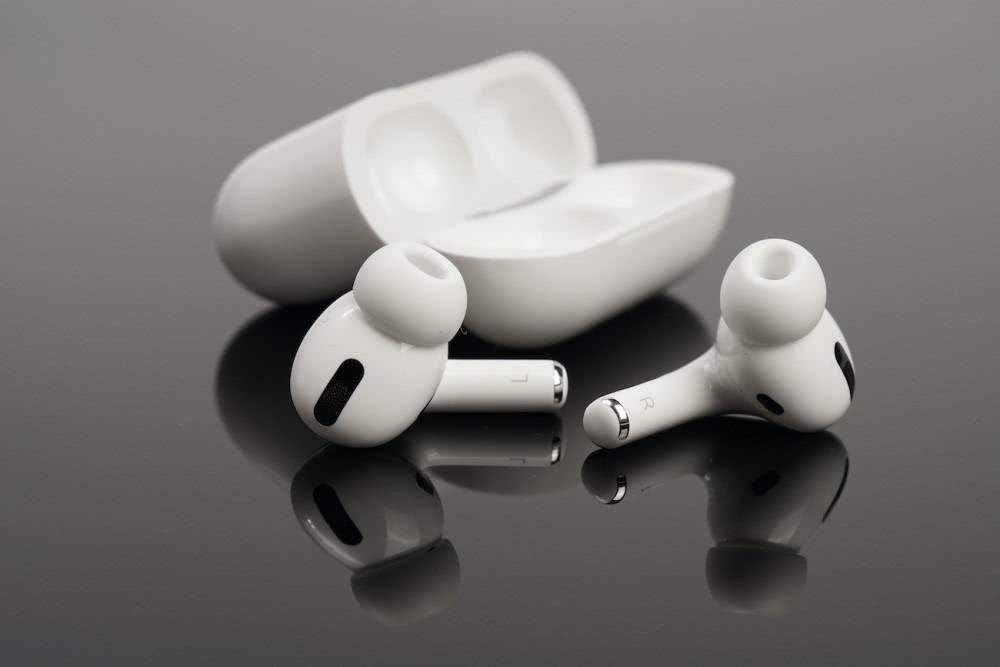

Seawal 2014-2016, beberapa syarikat audio melancarkan generasi pertama fon telinga yang benar-benar tanpa wayar di pasaran, tetapi mereka mempunyai beberapa masalah dengan sambungan Bluetooth, mikrofon, bateri, dll. Pada tahun 2016, Apple secara rasmi membatalkan bicu audio 3.5mm pada siri iPhone 7 dan melancarkan produk baharu, Apple AirPods, yang boleh dipasangkan dengan lancar dengan iPhone, iPad dan MacBook dalam beberapa saat, dan sambungan Bluetooth yang lancar adalah menakjubkan. Ijazah yang luar biasa.

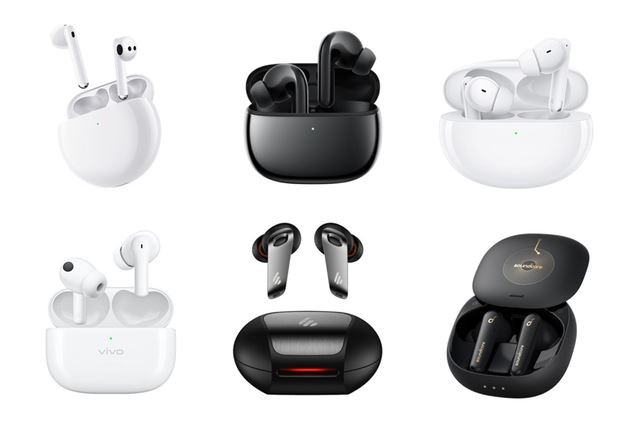

Sebaik sahaja Airpods dilancarkan, penyelesaian ini dengan teknologi pemindahan dwi-saluran dan cas pengecasan dengan cepat memimpin pasaran. Untuk sementara waktu, Fon Kepala Stereo Tanpa Wayar Sejati (TWS) menjadi jenis fon kepala yang paling popular di pasaran. Pengeluar Android dan audio mengikutinya, seperti Sony, Beats, Bose, Jabra, Sennheiser, dan lain-lain semuanya melancarkan produk mereka, dan jenama TWS di pasaran berubah dengan setiap hari yang berlalu. Selepas lebih daripada lima tahun pembangunan, fon telinga tanpa wayar TWS telah menjadi produk elektronik pengguna yang paling pesat berkembang.
Bagaimanakah TWS+ berkaitan dengan TWS?
Apabila bercakap tentang TWS, kita sering mendengar istilah TWS+, jadi apakah korelasi dan perbezaan antara keduanya?
TWS menggunakan teknologi penghantaran telinga utama dan tambahan Bluetooth 5.0. Apabila menyambung, set kepala perlu disambungkan ke telinga utama (biasanya telinga kanan) terlebih dahulu, dan kemudian gear utama dan telinga tambahan disambungkan, jadi masa yang diperlukan untuk sambungan dibandingkan. Lama. Oleh itu, TWS lebih mudah terdedah kepada gangguan luaran, dan penggunaan kuasanya tinggi.
TWS+
TWS+ (True Wireless Stereo Plus) ialah teknologi proprietari Qualcomm, yang diperkenalkan dalam pemproses Snapdragon 845 yang diperkenalkan oleh Qualcomm pada tahun 2017 pada telefon Android. TWS+ adalah evolusi TWS. Kedua-dua fon telinganya boleh disambungkan terus ke sumber audio. Seperti namanya, telinga kiri dan kanan boleh berfungsi secara bebas. Ini membolehkan setiap fon telinga menerima isyarat audio yang sepadan dengan kehilangan minimum, menyambung dengan cepat dan menjimatkan kuasa. Walaupun fon kepala serasi TWS + menawarkan kualiti bunyi yang lebih tinggi, ciri ini juga bergantung pada sumber audio yang serasi.
Pada Februari 2018, Qualcomm melancarkan teknologi TWS+ untuk mencapai kerja biasa antara set kepala TWS menggunakan cip Bluetooth Qualcomm QCC5100/QCC30XX dan telefon bimbit berdasarkan platform mudah alih seperti Snapdragon 845/7XX/855/865. Dengan menggunakan penyelesaian ini, akan ada dua pautan komunikasi bebas yang dihantar terus ke saluran kiri dan kanan untuk mencapai sambungan bebas. Apabila memainkan muzik, walaupun satu fon telinga dikeluarkan, muzik tidak akan terganggu.
Status quo semasa adalah bahawa semua fon telinga tanpa wayar sebenar serasi dengan TWS, tetapi tidak semuanya menyokong TWS +.
Pasaran TWS yang berkembang pesat
Walaupun teknologi TWS semakin banyak digunakan dalam komputer riba, tablet, dan TV, telefon pintar masih merupakan peranti berpasangan yang paling popular untuk TWS, dan pembuat telefon pintar utama termasuk Apple dan Samsung telah menarik palam dari keluaran terbaru mereka. Keluarkan bicu audio 3.5mm.
Pada masa ini, pasaran fon telinga TWS telah berkembang dari kuda gelap kepada kuda emas, dan jumlah pasaran dan jualan telah berkembang dengan mantap dari tahun ke tahun. Dalam Tinjauan Audio Pengguna Global 2020, Qualcomm menyebut bahawa penggunaan global set kepala TWS hampir dua kali ganda sejak 2019, daripada 23% kepada 42%. Walaupun begitu, kira-kira 42% pengguna menggunakan fon kepala tanpa wayar untuk menonton TV, filem, dan kandungan video lain. Jumlah itu dijangka terus meningkat apabila hayat bateri bertambah baik lagi.
Menurut ramalan penyelidikan pandangan besar, saiz pasaran set kepala TWS global akan menjadi kira-kira USD 25.32 bilion pada tahun 2020 dan dijangka berkembang pada CAGR sebanyak 36.1% dari 2021 hingga 2028. Dengan permintaan yang semakin meningkat untuk kandungan penstriman ditambah dengan penggunaan media sosial dan aplikasi video pendek yang pesat, pertumbuhan pasaran set kepala TWS dijangka terus meningkat dalam beberapa tahun akan datang.
Menurut Analisis Strategi, pada tahun 2020, jumlah jualan global set kepala Bluetooth telah melebihi 300 juta, dan jualan set kepala TWS telah melebihi separuh daripada angka ini kepada 170 juta. Khususnya, trend pembangunan pasaran set kepala TWS global adalah serupa dengan pasaran telefon pintar 10 tahun yang lalu. Apple mengetuai industri dan terutamanya menduduki pasaran mewah, manakala Android secara beransur-ansur menembusi pasaran rendah melalui strategi harga rendah, dan trend kadar penembusannya Terdapat juga persamaan dengan telefon pintar sebelumnya. Data penyelidikan dari Analisis Strategi menunjukkan bahawa dengan pelancaran AirPods Pro, penjualan Apple AirPods telah berkembang pesat dari 1 juta pada tahun 2016 menjadi 15 juta pada tahun 2018, dan 60 juta yang mengejutkan pada tahun 2019.
Penganalisis di Juniper Research menganggarkan bahawa Apple menjual hampir 85 juta AirPods pada tahun 2020, menyumbang kira-kira 70% daripada jumlah pendapatan kategori TWS dan 55% bahagian pasaran produk yang dijual.

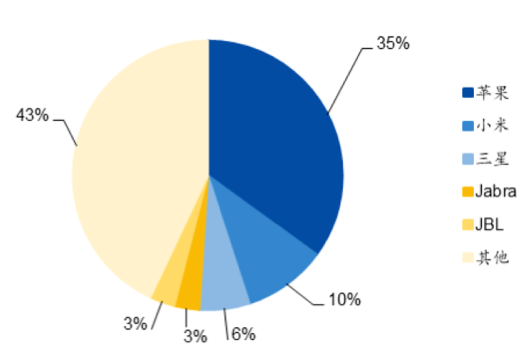

Dari perspektif pengedaran jenama, pasaran set kepala TWS pertama kali diletupkan oleh Apple. Selepas beberapa tahun pembangunan, produknya AirPods mempunyai bahagian pasaran yang sangat tinggi dalam pasaran pertengahan hingga tinggi. Menurut data analisis dari Counterpoint, pada suku kedua 2020, tiga syarikat teratas di pasaran TWS adalah Apple (35%), Xiaomi (10%), dan Samsung (6%). Pasaran.
01
Salah satu teknologi teras TWS: Bluetooth 5.0
Bluetooth ialah teknologi penghantaran tanpa wayar yang secara teorinya membolehkan sambungan jarak dekat antara peranti dalam jarak 100 meter. Dalam amalan, apabila menggunakan peranti kecil, kami biasanya menggunakan jarak yang berkesan kira-kira 10 meter. Ciri terbesar Bluetooth ialah ia membolehkan peranti komunikasi mudah alih dan komputer untuk rangkaian dan menghantar data dan mesej tanpa menggunakan kabel. Ia boleh dikatakan bahawa teknologi Bluetooth adalah titik perubahan utama dalam pembangunan fon kepala, dan ia adalah salah satu teknologi yang paling penting dalam TWS.
Berbanding dengan generasi sebelumnya Bluetooth 4.2, Bluetooth 5.0, yang keluar pada bulan Jun 2016, mempunyai jarak penghantaran yang lebih lama dan kadar penghantaran yang lebih cepat. Jarak penghantaran yang berkesan adalah 4 kali ganda daripada versi BLE 4.2, dan kadar penghantaran adalah 2 kali lebih tinggi. Pengoptimuman ketara Bluetooth 5.0 dalam kadar pemindahan dan kependaman membolehkan banyak aplikasi untuk peranti wayarles yang memerlukan lebih banyak maklumat dan tindak balas yang lebih pantas. Dari segi penggunaan praktikal, lebar jalur penghantaran yang tinggi Bluetooth 5.0 juga menjadikan perbincangan dua hala TWS mungkin, dan kadar bit yang lebih tinggi menjadikan main balik audio lebih semula jadi.
Bluetooth 5.2 mewakili perkembangan terkini dalam teknologi Bluetooth. Pada tahun 2020, Bluetooth SIG melancarkan audio LE, generasi baru piawaian teknologi audio Bluetooth. Ia berdasarkan standard Bluetooth 5.2 dan menggunakan penyahkod audio "LC3" baru dengan kualiti bunyi yang baik dan penggunaan kuasa yang rendah, yang boleh memampatkan data audio dengan lebih cekap dan menghantar lebih banyak data pada lebar jalur yang lebih rendah tanpa mengorbankan kualiti audio, yang baik untuk kualiti audio dan kecekapan kuasa. Kemajuan yang paling dinanti-nantikan dalam Bluetooth 5.2 ialah pengenalan Saluran Segerak, teknologi yang membolehkan kami menyambungkan berbilang peranti Bluetooth ke satu sumber. Bayangkan betapa selesanya jika kita dapat menyambung ke semua peranti sekaligus dan secara automatik beralih di antara mereka tanpa perlu menukar sambungan secara manual antara telefon dan telefon, PC, atau TV ketika menggunakan TWS di rumah.
Pembangunan pesat TWS telah mendorong peningkatan industri pengeluar rantaian bekalan yang berkaitan. Kemajuan teknologi dalam cip kawalan utama, cip pengurusan kuasa, cip penerima pengecasan tanpa wayar, bateri kotak pengecasan, bateri earbud, kawalan sentuh, dan teknologi lain telah meningkatkan prestasi dan fungsi fon kepala TWS dan membawa pengalaman pengguna yang lebih baik.
02
Teknologi teras kedua TWS: cip kawalan utama Bluetooth
Dalam TWS, kepentingan cip induk Bluetooth adalah jelas. Berbeza dengan telefon bimbit yang agak besar dan fon telinga lain, keperluan mudah alih TWS mempunyai keperluan yang lebih tinggi pada saiz dan integrasi cip kawalan utama. Dengan penambahan modul baru seperti pengurangan bunyi dan sensor berfungsi, keperluan yang lebih tinggi diletakkan pada penggunaan ruang rongga dan integrasi cip yang tinggi. SoC induk Bluetooth dengan fungsi yang komprehensif dan integrasi yang tinggi memberikan jaminan yang kuat bagi TWS untuk merealisasikan pelbagai fungsi.
Pada masa ini, terdapat berpuluh-puluh pengeluar di pasaran cip kawalan utama TWS, pasaran secara beransur-ansur matang, dan persaingan di kalangan pengeluar adalah sengit. Pasaran mewah diwakili oleh Apple, Qualcomm, Hengxuan, dan Broadcom, dan pasaran pertengahan hingga rendah termasuk Luoda, Realtek, dan Lanxun. Menurut statistik yang tidak lengkap, pada Oktober 2020, terdapat lebih daripada 22 pengeluar cip Bluetooth induk TWS di China.

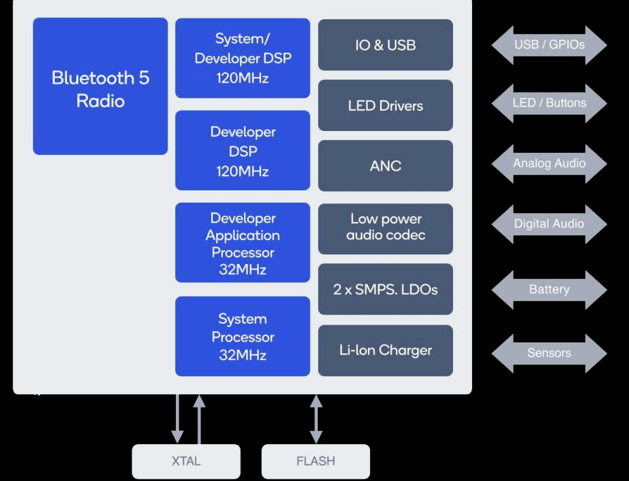

Qualcomm QCC5124 system-on-chip (SoC) direka untuk memenuhi keperluan peranti kecil untuk pengalaman mendengar Bluetooth tanpa wayar yang mantap, berkualiti tinggi dan berkualiti tinggi dengan penggunaan kuasa rendah untuk main balik audio yang lebih lama. Seni bina QCC5124 direka untuk prestasi tinggi dengan penggunaan kuasa yang rendah. Berbanding dengan teknologi sebelumnya, penggunaan kuasa boleh dikurangkan sehingga 65%, membolehkan main balik audio yang lebih lama dalam hampir semua mod operasi.
03
Teknologi teras TWS tiga: pengurangan bunyi aktif
Dalam tahun-tahun kebelakangan ini, fungsi pengurangan bunyi fon telinga TWS telah diberi perhatian lebih banyak oleh pengguna, dan teknologi pengurangan bunyi aktif (ANC) telah menjadi standard produk fon telinga mewah. Data penyelidikan pasaran Qualcomm menunjukkan bahawa 71% pengguna berminat dengan pembatalan bunyi aktif sebagai ciri.
Sejak Apple mengeluarkan AirPods Pro, fon kepala TWS telah mula mempercepatkan peralihan ke TWS + ANC. Pada masa ini, alat dengar Bluetooth pengurangan bunyi aktif arus perdana di pasaran semuanya menggunakan penyelesaian pemisahan cip Bluetooth dan cip pengurangan bunyi aktif. Untuk fon telinga TWS dengan ruang dalaman yang ketat, penyelesaian cip tunggal bukan sahaja menggunakan kurang kuasa tetapi juga meninggalkan lebih banyak ruang untuk peranti akustik dan modul bateri. Oleh itu, seni bina ini juga akan menjadi trend pembangunan fon telinga TWS. Sudah tentu, sebagai tambahan kepada cip pengurangan bunyi aktif, kesan pengurangan bunyi fon kepala TWS juga berkaitan dengan reka bentuk rongga fon kepala, dan kilang cip perlu bekerja rapat dengan pengeluar OEM / ODM.

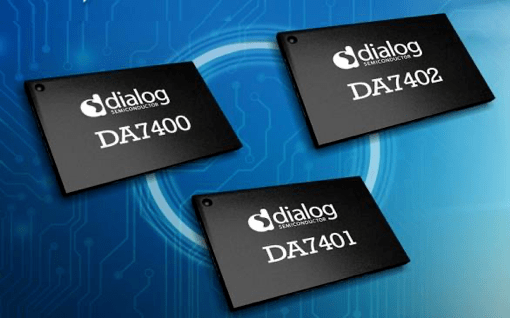

DA7401 Dialog ialah codec mono ANC berprestasi tinggi yang direka untuk fon kepala TWS dan peranti yang dipakai telinga pintar. Ia mempunyai julat dinamik main balik 115dB, julat dinamik rakaman 103dB, ANC hibrid, dan seni bina jam yang fleksibel.
DA7402 ialah codec kesetiaan tinggi stereo berkuasa tinggi berprestasi tinggi yang menggunakan teknologi ANC hibrid digital tersuai Dialog untuk memberikan penolakan bunyi ambien yang lebih kuat dalam julat frekuensi yang lebih luas, menjadikannya bunyi dalam mana-mana persekitaran. untuk pengalaman pengguna terbaik. DA7402 mengintegrasikan pemproses audio yang memberikan prestasi audio yang sangat baik, termasuk julat main balik dinamik 115dB dan kadar persampelan 384kHz. Di samping itu, ia menyediakan lebar jalur audio 40kHz untuk menyokong audio resolusi tinggi.
DA7402 adalah salah satu codec pembatalan bunyi aktif digital terkecil di pasaran hari ini, menggunakan separuh kuasa penyelesaian cip terkemuka hari ini dan menggandakan prestasi audio, menjadikannya sesuai untuk fon kepala sukan, peranti yang dipakai telinga pintar, fon kepala TWS, dan banyak lagi.
04
Teknologi teras TWS empat: MIKROFON MEMS
Banyak fungsi alat dengar TWS memerlukan sensor yang sepadan untuk memberikan sokongan perkakasan. Pada masa ini, unit sensor utama fon telinga TWS termasuk pembesar suara untuk memainkan muzik, mikrofon MEMS untuk pengurangan bunyi aktif dan komunikasi, sensor optik untuk pengesanan dalam telinga, sensor jejak suara tulang untuk pengurangan bunyi komunikasi, dan 360 sensor enam paksi untuk bunyi sekeliling, dan lain-lain.
Dalam set kepala TWS, mikrofon sebelumnya digunakan terutamanya untuk fungsi panggilan suara. Dengan penggunaan teknologi pengurangan bunyi ANC dalam fon telinga TWS, untuk mencapai kesan pengurangan bunyi yang lebih baik, penyelesaian kerjasama berbilang mikrofon telah digunakan secara meluas, dan keperluan prestasi mikrofon juga semakin tinggi dan lebih tinggi. Cip silikon MEMS mempunyai kelebihan saiz kecil dan kestabilan yang kuat. Oleh kerana penambahan fungsi pengurangan bunyi mengemukakan keperluan yang lebih tinggi pada prestasi mikrofon, mikrofon MEMS telah menjadi pilihan pertama untuk produk set kepala TWS.
Mikrofon MEMS berprestasi tinggi TDK T5837/38 PDM mempunyai Titik Beban Akustik (AOP) yang tinggi dari 133dB SPL, nisbah isyarat-ke-bunyi yang tinggi 68dBA, dan julat dinamik yang luas, menjadikannya sesuai untuk aplikasi dari sangat tenang hingga sangat bising, seperti Pembesar suara pintar Field hingga pengambilan suara untuk aplikasi ANC TWS. Mikrofon T5848 SmartSound I2S MEMS boleh menyediakan titik beban akustik yang tinggi 133dB SPL, nisbah isyarat-ke-bunyi yang tinggi 68dBA, dan julat dinamik yang luas, sesuai untuk aplikasi yang memerlukan prestasi akustik yang tinggi dalam persekitaran dinamik dan bising.
05
Teknologi teras TWS lima: cip pengurusan kuasa
Cip pengurusan kuasa digunakan terutamanya untuk mengecas dan menunaikan fon telinga TWS, serta pengecasan berlebihan bateri masa nyata, pelepasan berlebihan, overcurrent, dan pemantauan overtemperature dan perlindungan litar pintas semasa proses pengecasan dan pelepasan. Walaupun kuasa pengecasan dan pelepasan cip pengurusan kuasa agak kecil berbanding dengan peranti tradisional, untuk fon telinga TWS dengan keperluan mudah alih yang tinggi, adalah perlu untuk keselamatan, penggunaan kuasa rendah, voltan tahan tinggi, integrasi tinggi, dan kecekapan tinggi. Keperluannya agak tinggi.
MAX77650/MAX77651 adalah cip pengurusan kuasa ultra-rendah (PMIC) yang sangat bersepadu dan sesuai untuk aplikasi boleh pakai berkuasa rendah dan terkawal saiz seperti TWS di mana saiz dan kecekapan adalah kritikal. Kedua-dua cip mengandungi pengawal selia SIMO buck-boost yang menyediakan tiga rel kuasa yang boleh diprogramkan secara bebas.
Selain itu, LDO 150mA memberikan penolakan riak untuk audio serta aplikasi sensitif bunyi. Pengecas linear yang sangat boleh dikonfigurasi menyokong pelbagai kapasiti bateri Li-ion dan termasuk pemantauan suhu bateri untuk peningkatan keselamatan (JEITA). Multiplexer analog dalam MAX77650 / MAX77651 boleh menukar pelbagai voltan dalaman dan isyarat semasa ke nod luaran untuk pemantauan dengan ADC luaran. Antara muka I2C dwiarah tersedia untuk mengkonfigurasi dan menyemak status kerja peranti.
Epilog
Fon kepala TWS adalah sebahagian daripada industri peranti audio pintar dan pasaran yang baru muncul. Yole Développement meramalkan bahawa penghantaran tahunan alat dengar TWS, alat bantu pendengaran, jam tangan pintar, dan pembesar suara pintar akan melebihi 1.3 bilion unit menjelang 2026, dan audio berkualiti tinggi akan menjadi satu kemestian untuk banyak aplikasi seperti permainan, pengalaman AR / VR, dan kesan bunyi 3D. fungsi sandaran. Telefon pintar dan fon telinga mempunyai tahap ekologi yang sangat tinggi. Pada masa ini, penghantaran global telefon bimbit Android adalah kira-kira 6 kali ganda daripada telefon bimbit Apple. Dijangkakan bahawa pada masa akan datang, bahagian Android dalam industri fon telinga TWS akan meningkat dengan ketara.

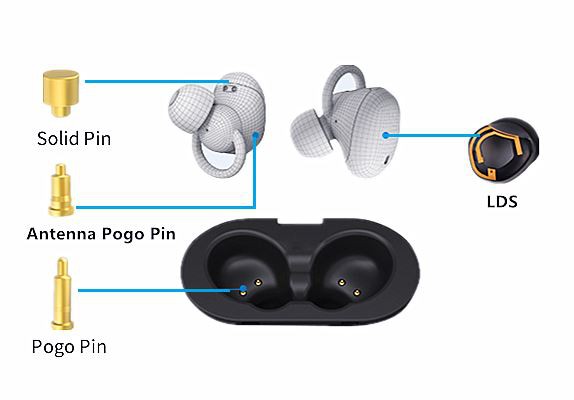

Perkara yang paling penting ialah penyelesaian pengecasan pin pogo:
