Pengenalan Antena Alat Dengar Bluetooth True Wireless (TWS).
Dalam beberapa tahun kebelakangan ini, pasaran set kepala Bluetooth tanpa wayar (TWS) sebenar telah menjadi sangat panas, dan pelbagai pengeluar telefon mudah alih telah melancarkan produk set kepala TWS mereka sendiri; ia sudah cukup untuk menunjukkan kepentingan yang melekat pada pasaran ini. Dalam artikel lepas, kami memperkenalkan pin pengecasan bagi petak pengecasan set kepala wayarles sebenar (TWS). Hari ini, kami akan memperkenalkan secara ringkas bahagian antena. Kami akan membincangkan kepentingan antena dalam set kepala TWS, pengenalan antena Bluetooth set kepala TWS dan cara memilih tiga apabila mereka bentuk set kepala TWS. Dalam satu aspek, kongsi peranan, jenis dan pilihan reka bentuk antena Bluetooth set kepala TWS.
Kepentingan Antena Fon Kepala TWS
Daripada radio lama kepada pembesar suara pintar semasa, daripada "saudara besar" kepada telefon pintar, daripada set kepala Bluetooth tradisional kepada set kepala wayarles sebenar TWS. Dalam pembangunan teknologi elektronik pengguna, antena adalah perisian tegar yang penting. Dengan kelahiran konsep Internet Segala-galanya, peranan antena adalah lebih penting untuk rumah pintar, kenderaan pintar dan peranti boleh pakai pintar untuk disambungkan dan dikawal oleh satu mesin.

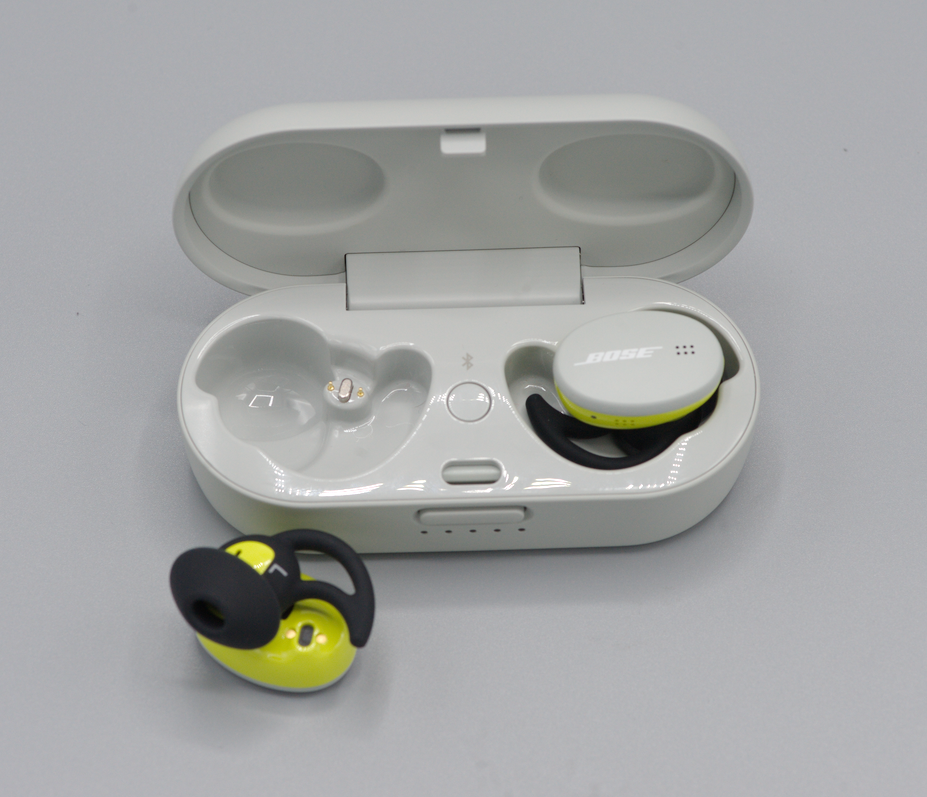

Fon telinga TWS ialah fon telinga Stereo Wayarles Sejati. Kaedah penggunaan utama adalah untuk menyambung dengan peranti mudah alih seperti telefon bimbit dan komputer melalui frekuensi radio Bluetooth dan kemudian menghantar maklumat audio ke fon telinga, dan kemudian menyahkod dan mengeluarkannya pada hujung fon telinga. Dalam proses ini, antena Bluetooth diperlukan untuk bertindak sebagai "menara" untuk berkomunikasi antara kedua-dua pihak dan melaksanakan tugas menghantar dan menerima. Oleh itu, dalam set kepala TWS, cip Bluetooth dan antena Bluetooth saling melengkapi, untuk merealisasikan main balik muzik yang dihantar secara wayarles dan mengelakkan belenggu wayar.
Pengenalan antena Bluetooth set kepala TWS

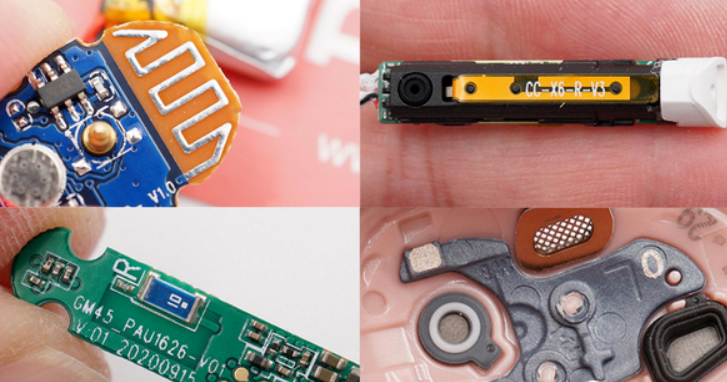

Sebagai perisian tegar penting bagi set kepala TWS, pembangunan semasa antena Bluetooth agak matang. Terdapat terutamanya empat jenis antena pada papan PCB, FPC, seramik dan LDS. Pertimbangkan penampilan produk fon telinga TWS, keperluan jalur frekuensi dan kos untuk memilih jenis antena yang paling sesuai.

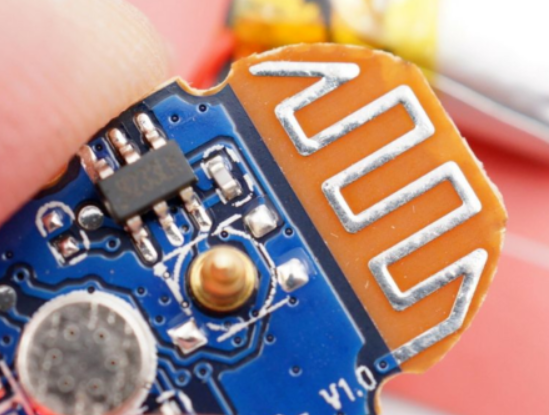

1. Antena pada papan PCB
Seperti namanya, antena pada papan PCB adalah sejenis antena yang dilukis terus pada papan PCB. Ia digunakan secara meluas dalam papan litar modul frekuensi tunggal seperti modul Bluetooth, modul WIFI dan modul ZIGBEE. Dalam fon telinga TWS, disebabkan oleh pengehadan kelantangan, penggunaan antena Bluetooth onboard agak jarang berlaku.
Antena papan PCB boleh direka bentuk dan dilaksanakan oleh pembekal papan PCB, yang bersamaan dengan bahagian litar papan.
Kelebihan: Antena pada papan PCB tidak memerlukan penyahpepijatan berganda, dan boleh dilukis terus pada PCB tanpa kos.
Kelemahan: Kawasan yang diperlukan adalah besar, arah arahnya agak tunggal, hanya sesuai untuk jalur frekuensi tunggal, konsistensi kumpulan antena yang berbeza agak lemah, dan keupayaan anti-gangguan adalah lemah.

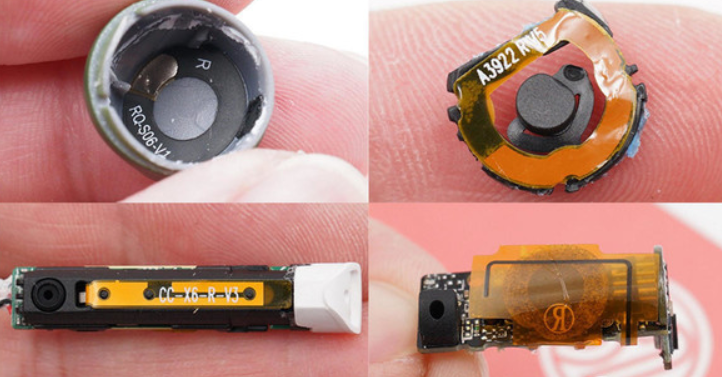

2. Antena FPC
Antena FPC berkembang daripada antena pada papan PCB. Disebabkan oleh had kelantangan set kepala TWS, ruang pada papan induk dalaman tidak boleh memuatkan antena. Antena FPC adalah bersamaan dengan mengeluarkan litar antena daripada PCB dan menggunakan logam luaran lain untuk menjadikan antena sebagai komponen yang berasingan. Supaya ia boleh diletakkan dengan lebih baik di ruang dalaman set kepala TWS.
Antena FPC boleh direalisasikan oleh kilang papan PCB papan lembut dan bahan fleksibel.
Kelebihan: Berkenaan dengan kebanyakan produk elektronik kecil, jalur frekuensi yang boleh dibuat juga kaya, prestasinya lebih baik, dan kosnya lebih rendah.
Kelemahan: Setiap produk perlu dinyahpepijat secara individu dan ditampal secara manual.
3. Antena LDS
Antena LDS ialah peningkatan lanjut antena FPC. Walaupun antena FPC telah dapat menggunakan ruang dalaman set kepala pada tahap yang besar, ia masih memerlukan satah rata untuk memasangkannya.
Antena LDS menggunakan teknologi pengacuan langsung laser, yang menggunakan teknologi laser untuk membentuk terus corak antena logam pada kurungan, plat penutup, dsb., yang boleh disalurkan ke permukaan tidak sekata di dalam fon telinga, seterusnya menggunakan ruang dalaman fon telinga.
Pengeluar antena LDS untuk pemprosesan laser, teknologi laser dan teknologi penyaduran elektrik boleh menyokongnya.
Kelebihan: Semua arah boleh disokong dan mempunyai kebolehterimaan yang kukuh.
Kelemahan: Kosnya lebih mahal, dan terdapat keperluan khas untuk bahan permukaan luar produk.

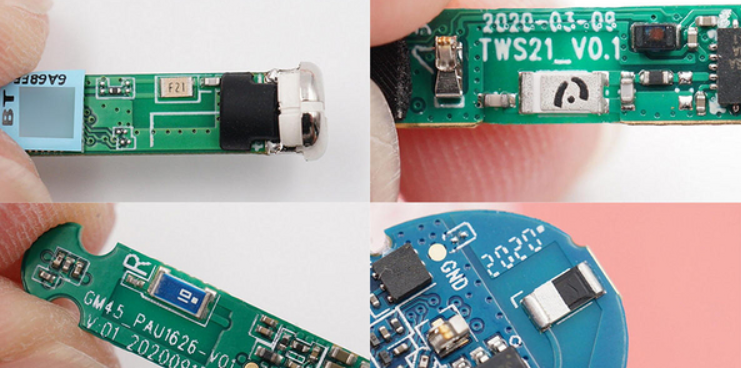

4. Antena seramik
Antena seramik ialah satu lagi produk antena yang digunakan secara meluas dalam peranti modul Bluetooth. Ia dinamakan sempena penggunaan cengkerang seramik. Ia terutamanya dibahagikan kepada dua jenis: antena seramik blok dan antena seramik berbilang lapisan.
Antena seramik blok adalah untuk mencetak bahagian logam antena pada permukaan pantas seramik, dan antena seramik berbilang lapisan boleh dicetak pada setiap lapisan dielektrik seramik mengikut keperluan reka bentuk, dengan itu mengurangkan saiz antena.
Kelebihan: saiz kecil, aplikasi mudah, kos rendah, prestasi baik, dan hanya menggunakan ruang yang kecil.
Kelemahan: Keperluan untuk kawasan pelepasan adalah agak tinggi, arah arahnya agak tunggal, dan terdapat keperluan untuk kedudukan peletakan.
Kami mengetahui daripada pembongkaran fon telinga TWS sebelum ini bahawa disebabkan oleh pengehadan volum, antena pada papan PCB agak jarang digunakan dalam fon telinga TWS. Pilih mengikut keperluan produk anda, tiada jenis penggunaan tetap.
Bagaimana untuk memilih antena yang betul
Secara teorinya, dari segi kos, kos antena PCB dan FPC kurang, antena seramik adalah sederhana, dan antena LDS lebih mahal; dan dari segi penggunaan ruang, antena LDS adalah yang paling fleksibel dan boleh menggunakan sepenuhnya ruang dalaman set kepala.
Dari segi prestasi, keupayaan menghantar dan menerima antena luaran secara amnya lebih baik daripada antena terbina dalam. Set kepala TWS direka bentuk dengan antena terbina dalam kerana kekangan volum dan keperluan mudah alih. Prestasinya agak serupa, dan perlu mempertimbangkan secara menyeluruh pelbagai faktor untuk memilih antena yang sesuai.
Reka bentuk antena Bluetooth alat dengar TWS menjejaskan kualiti penghantaran komunikasi Bluetooth, yang seterusnya mempengaruhi pengalaman pengguna sebenar. Pemilihan antena Bluetooth dipengaruhi oleh banyak faktor seperti prestasi, jalur frekuensi, kos dan ruang penggunaan. Hanya dengan mempertimbangkan keadaan produk tertentu dan senario penggunaan, dan memilih antena yang sesuai, prestasi maksimum produk boleh dilakukan.
