TWS fon telinga mengecas pin pogo
Kenalan logam dalam kotak pengecasan TWS dipanggil Pogo Pin dalam bahasa Inggeris. Dalam bab ini, kita akan bercakap tentang reka bentuk bidal. Sesetengah pengeluar meletakkannya pada papan kecil sahaja, dan kebanyakannya masih terus di atas bidal pada papan induk. Pada kotak pengecasan fon telinga TWS, kami telah melihat bidal pelbagai spesifikasi, termasuk 2, 3, 5 dan sebagainya. Jadi untuk apa bidal ini digunakan?

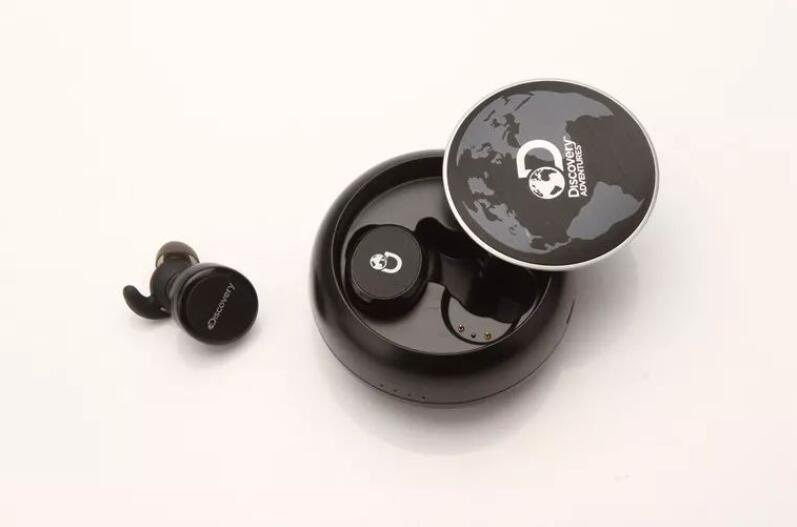

Dua pin pogo pengecasan
Yang paling biasa di pasaran, reka bentuk ini boleh memenuhi keperluan tegar pengecasan set kepala TWS. Kedua-dua bidal adalah positif dan negatif, masing-masing, dan digunakan untuk memindahkan kuasa petak bateri kotak pengecasan TWS ke fon telinga.
Reka bentuk tiga pin pogo juga lebih biasa. Reka bentuk penyelesaian digunakan untuk komunikasi antara kotak fon telinga dan fon telinga. Kotak fon telinga mengetahui status pengecasan fon telinga, sepadan dengan kod dan memahami status fon telinga. Untuk ujian barisan pengeluaran, anda boleh menggunakan antara muka MicroUSB/USB-C pada kotak fon kepala dan peralatan ujian automatik untuk menguji penunjuk komprehensif fon kepala.
Reka bentuk lima bidal ini mengambil kira dua tujuan di atas dan mempunyai lebih banyak fungsi. Reka bentuk jenis ini hanya boleh dilihat dalam set kepala Bluetooth TWS mewah, yang agak jarang berlaku. Sebagai tambahan kepada keperluan tiga bidal untuk reka bentuk skema dan ujian barisan pengeluaran, ia juga boleh digunakan untuk fungsi seperti penghantaran data dalam storan dalaman set kepala, dan peningkatan perisian tegar set kepala.
