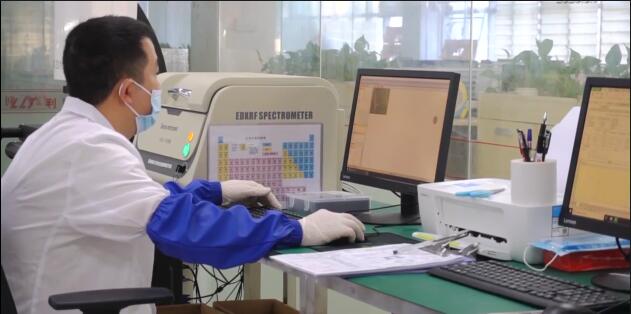

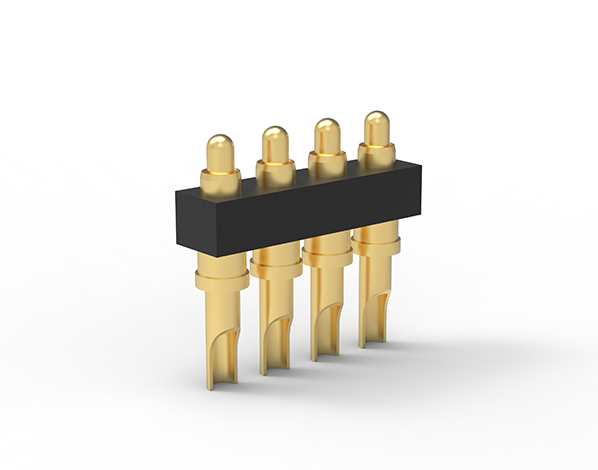

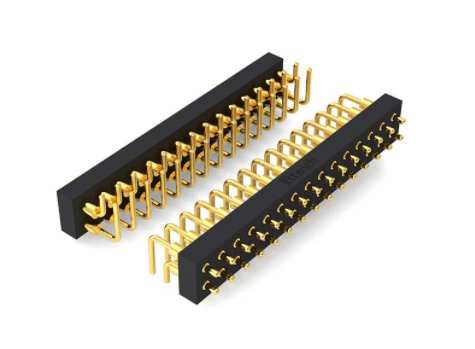

Penyambung digunakan sangat kerap, dan semua orang biasa dengan penyambung. Walau bagaimanapun, semasa penggunaan penyambung, mungkin terdapat masalah kegagalan sambungan. Dalam artikel ini, editor akan memperkenalkan sebab kegagalan sambungan penyambung. Di samping itu, artikel ini akan membincangkan pertimbangan untuk ujian penyambung papan ke papan.
1. Perbincangan tentang punca kegagalan sambungan penyambung

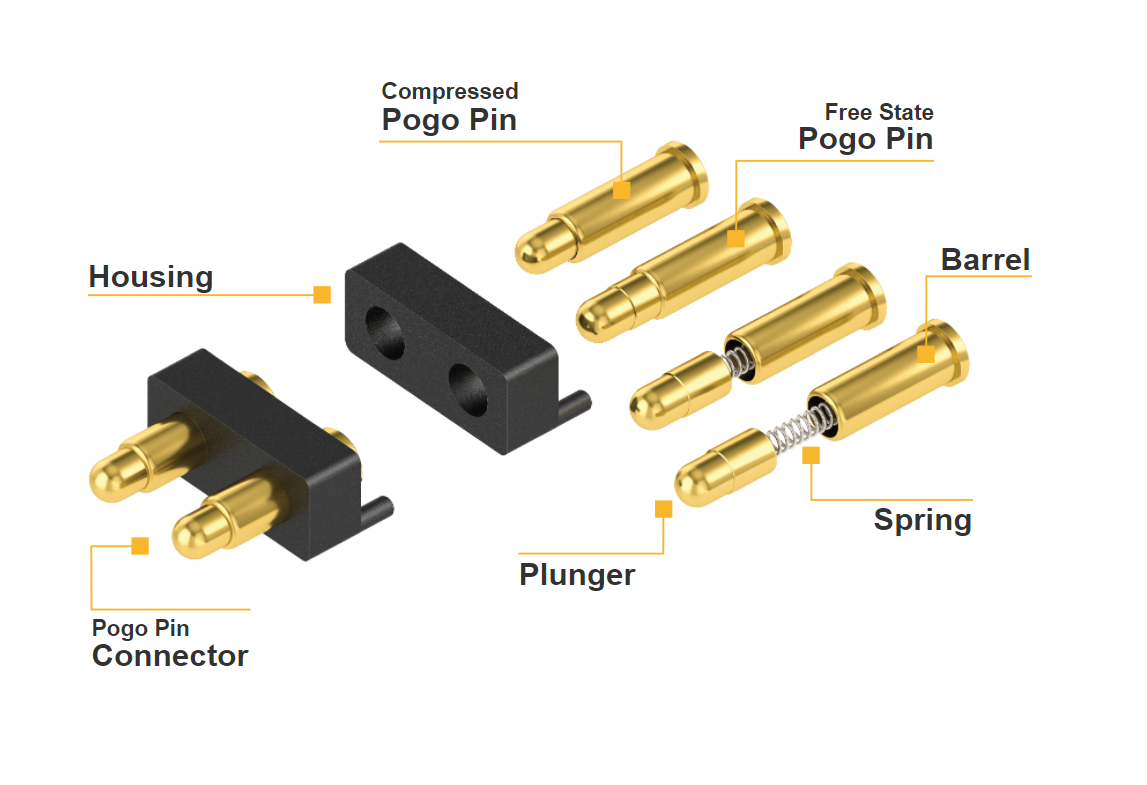

Berbanding dengan konduktor luar, konduktor dalam penyambung adalah lebih kecil dalam saiz, dan konduktor dalam dengan kekuatan yang lemah lebih berkemungkinan menyebabkan sentuhan yang lemah dan membawa kepada kegagalan penyambung.
Kebanyakan konduktor dalaman penyambung menggunakan kaedah sambungan elastik, seperti sambungan elastik jenis cakar spring, sambungan elastik jenis slot soket, sambungan elastik jenis belos, dan sebagainya. Antaranya, struktur sambungan elastik berlubang bicu adalah mudah, kos pemprosesan adalah rendah, pemasangan lebih mudah, dan julat aplikasi adalah yang paling luas.
1. Konduktor dalam tidak tetap kukuh
Untuk keperluan pemasangan, dalam struktur banyak penyambung sepaksi RF (seperti jenis N, 3.5mm), konduktor dalam dibahagikan kepada dua bahagian pada sokongan dielektrik dan kemudian disambungkan dengan skru. Walau bagaimanapun, disebabkan oleh diameter kecil konduktor dalam, jika gam tidak digunakan pada sambungan berulir untuk membetulkannya semasa pemasangan, kekuatan sambungan konduktor dalam sangat lemah, terutamanya untuk beberapa penyambung sepaksi RF kecil. Oleh itu, apabila penyambung disambungkan dan diputuskan berkali-kali, di bawah tindakan kilasan dan ketegangan jangka panjang, benang konduktor dalam mungkin longgar dan jatuh, mengakibatkan kegagalan sambungan.
Salah satu struktur penyambung sepaksi RF yang biasa digunakan ialah konduktor dalam, sokongan dielektrik dan konduktor luar diikat bersama dengan pelekat. Jika jumlah gam yang digunakan dalam struktur ini tidak mencukupi atau kekuatan sambungan gam tidak mencukupi semasa pemasangan, bahagian terpaku mungkin pecah disebabkan daya semasa penggunaan, yang akan menyebabkan konduktor dalam berputar atau bergerak secara paksi, dan konduktor dalam Sesentuh elektrik yang baik tidak dapat dibentuk dan sambungan gagal.
Kaedah penambahbaikan: Apabila penyambung sepaksi dipasang, jumlah gam konduktif atau agen pengunci benang yang sesuai boleh digunakan pada sambungan berulir untuk meningkatkan kebolehpercayaan sambungan berulir. Pelekat dengan kekuatan ikatan yang lebih tinggi harus dipilih, dan gam mesti mengisi keseluruhan lubang terpaku apabila melekat; knurling pada bahagian terpaku konduktor dalam meningkatkan kawasan sentuhan antara konduktor dalam dan pelekat untuk mengelakkan konduktor dalam daripada berputar; laraskan konduktor dalam dengan betul Dimensi jejari dan toleransi konduktor, konduktor luar dan sokongan dielektrik menjadikan kesesuaian antara konduktor dalam dan sokongan dielektrik, antara sokongan dielektrik dan konduktor luar sesuai gangguan, dan juga boleh menjadikan tiga padan bersama lebih kukuh.
2. Saiz bicu atau pin konduktor dalam yang salah
Jika diameter lubang konduktor dalam bicu adalah lebih kecil daripada saiz yang ditentukan apabila pin konduktor dalam pin memasuki bicu, bicu akan terlalu berkembang, jumlah ubah bentuk akan melebihi julat ubah bentuk elastiknya, plastik ubah bentuk akan berlaku, dan konduktor dalam bicu akan rosak; Sebaliknya, jika diameter pin terlalu kecil, apabila pin dan bicu dipadankan, jurang antara pin dan dinding bicu terlalu besar, kedua-dua konduktor dalaman penyambung tidak boleh bersentuhan rapat , rintangan sentuhan menjadi besar, dan penunjuk prestasi Elektrik penyambung juga akan menjadi lemah.
Kaedah penambahbaikan: Sama ada padanan bicu dan pin adalah munasabah, kami boleh menggunakan daya sisipan dan daya pengekalan pin tolok standard dan konduktor dalam bicu untuk mengukur. Untuk penyambung jenis N, daya sisipan apabila diameter Φ1.6760 tambah 0.005 pin tolok standard dipadankan dengan bicu hendaklah Kurang daripada atau sama dengan 9N, dan daya penahan apabila diameter Φ1.6000-0.005 pin tolok standard dan konduktor dalam bicu dipadankan Lebih besar daripada atau sama dengan 0.56N.
Oleh itu, kita boleh menggunakan daya sisipan dan daya pengekalan sebagai piawaian pemeriksaan. Dengan melaraskan saiz dan toleransi soket dan pin, serta proses rawatan penuaan konduktor dalam soket, daya sisipan dan daya pengekalan antara pin dan soket boleh dilaraskan. dalam julat yang sesuai.
