Antena fon telinga Bluetooth TWS
Sebab terbesar mengapa fon kepala Bluetooth begitu popular ialah ia adalah wayarles dan menyingkirkan belenggu kabel fon kepala berwayar. Alat dengar Bluetooth menghantar isyarat melalui gelombang radio, jadi reka bentuk antena adalah sangat penting. Artikel ini memperkenalkan secara ringkas jenis antena yang biasa digunakan dalam produk digital pegang tangan.
1. Antena PCB.
Antena PCB ialah antena yang secara langsung terdiri daripada kerajang tembaga pada papan litar PCB, yang mempunyai kelebihan kos rendah, kestabilan kelompok tinggi, dan tiada penyahpepijatan dalam pengeluaran. Kelemahannya ialah ia hanya sesuai untuk jalur frekuensi tunggal, dan kerana ia terdiri daripada kerajang tembaga PCB, kedudukan antena agak terhad. Di samping itu, antena PCB secara amnya memerlukan kawasan ruang kepala yang besar, dan saiz antena itu sendiri juga besar. Antena PCB digunakan secara meluas dalam komputer riba, kotak TV, dll. Antena PCB dalam set kepala Bluetooth ditunjukkan dalam rajah berikut:

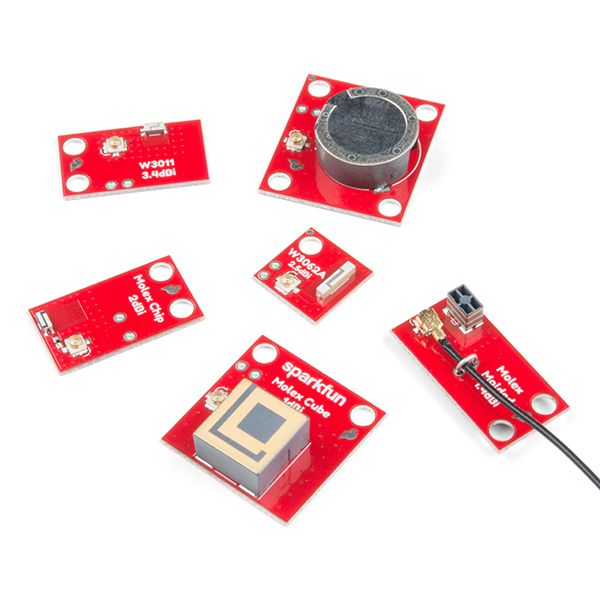

2. Antena seramik.
Antena seramik ialah antena kecil yang sesuai untuk peranti Bluetooth. Ia menduduki ruang yang kecil dan mempunyai prestasi yang baik. Ia mempunyai lebar jalur yang sempit dan sukar untuk mencapai berbilang jalur frekuensi. Ia boleh meningkatkan integrasi papan induk dengan berkesan dan mengurangkan sekatan antena pada ID.; Reka bentuk perlu diimport pada permulaan definisi papan. Antena seramik dibahagikan kepada antena seramik blok dan antena seramik berbilang lapisan:
Antena blok: Seluruh badan seramik disinter pada suhu tinggi dan kemudian bahagian logam antena dicetak pada permukaan blok seramik.
Antena berbilang lapisan: Penembakan menggunakan kaedah pembakaran bersama suhu rendah untuk mengatakan bahawa seramik berbilang lapisan disusun dan diselaraskan dan kemudian disinter pada suhu tinggi, jadi konduktor logam antena boleh dicetak pada setiap lapisan dielektrik seramik mengikut keperluan reka bentuk, supaya ia boleh mengurangkan saiz antena dengan berkesan, dan boleh mencapai tujuan menyembunyikan antena.
Memandangkan pemalar dielektrik seramik itu sendiri adalah lebih tinggi daripada papan litar PCB, penggunaan antena seramik boleh mengurangkan saiz antena dengan berkesan sambil memastikan prestasi antena. Kelemahan antena seramik ialah ia mempunyai masalah konsistensi, ia besar, dan ia juga terhad apabila diletakkan. Antena seramik adalah yang paling banyak digunakan dalam produk IoT, seperti antena GPS dan antena Bluetooth.
3. Antena LDS.

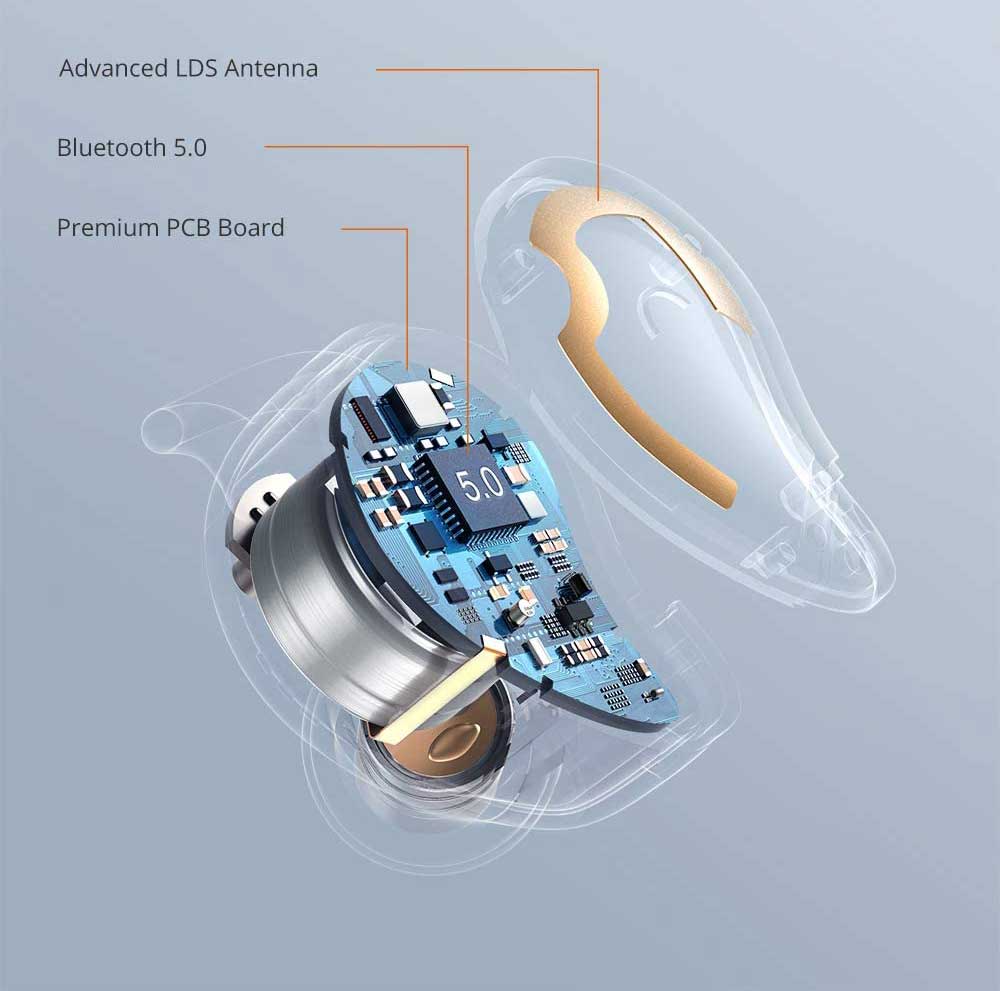

Teknologi antena LDS ialah teknologi penstrukturan langsung laser, yang menggunakan komputer untuk mengawal pergerakan laser mengikut trajektori corak konduktif, dan memancarkan laser ke peranti plastik tiga dimensi yang dibentuk. Dalam beberapa saat, Corak litar diaktifkan. Prinsipnya adalah serupa dengan antena PCB, perbezaannya ialah LDS menggunakan bentuk antena untuk menayangkan laser pada selongsong plastik, dan penyaduran elektrik untuk membentuk antena logam dalam beberapa saat. Kelemahan terbesar antena LDS ialah kos yang tinggi dan proses yang rumit. Kelebihan terbesar ialah antena boleh diletakkan terus di belakang selongsong supaya kawasan pelepasan antena adalah besar dan kecekapan antena adalah tinggi. Ia kini digunakan secara meluas dalam telefon pintar mewah, jam tangan/jalur pintar dan set kepala Bluetooth.
